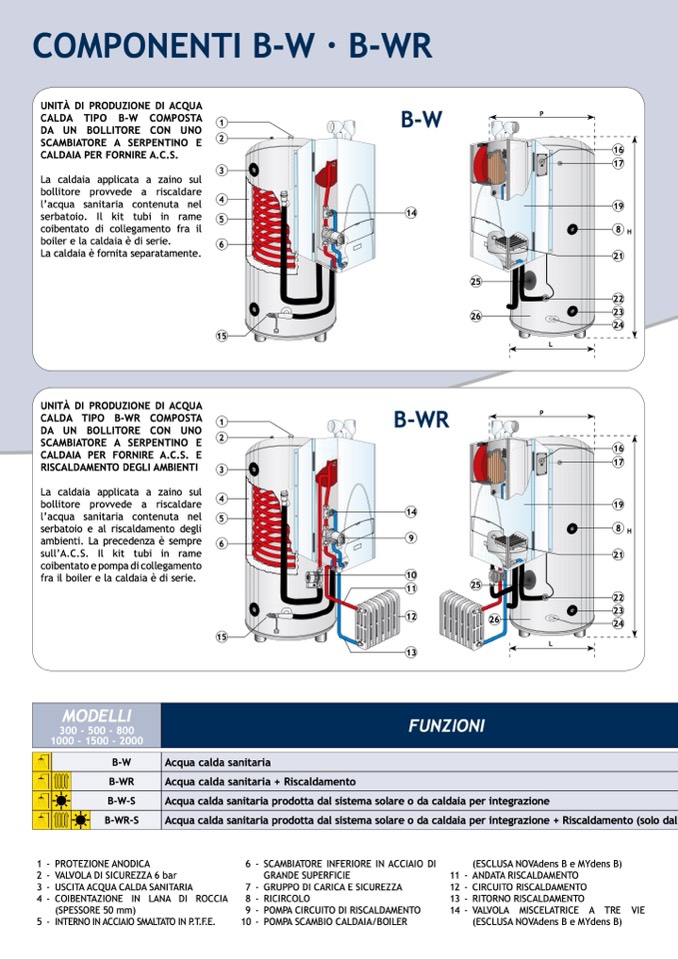

COMPONENTI B-W · B-WR

UNITÀ DI PRODUZIONE DI ACQUA

CALDA TIPO B-W COMPOSTA

DA UN BOLLITORE CON UNO

SCAMBIATORE A SERPENTINO E

CALDAIA PER FORNIRE A.C.S.

3

4

5

6

15

1

2

3

4

5

6

15

B-W

14

P

La caldaia applicata a zaino sul

bollitore provvede a riscaldare

l’acqua sanitaria contenuta nel

serbatoio. Il kit tubi in rame

coibentato di collegamento fra il

boiler e la caldaia è di serie.

La caldaia è fornita separatamente.

16

17

19

8

H

21

22

23

24

16

17

19

8

H

21

22

23

24

UNITÀ DI PRODUZIONE DI ACQUA

CALDA TIPO B-WR COMPOSTA

DA UN BOLLITORE CON UNO

SCAMBIATORE A SERPENTINO E

CALDAIA PER FORNIRE A.C.S. E

RISCALDAMENTO DEGLI AMBIENTI

La caldaia applicata a zaino sul

bollitore provvede a riscaldare

l’acqua sanitaria contenuta nel

serbatoio e al riscaldamento degli

ambienti. La precedenza è sempre

sull’A.C.S. Il kit tubi in rame

coibentato e pompa di collegamento

fra il boiler e la caldaia è di serie.

B-WR

14

9

13

FUNZIONI

L

P

MODELLI

300 - 500 - 800

1000 - 1500 - 2000

B-W

B-WR

B-W-S

B-WR-S

Acqua calda sanitaria

Acqua calda sanitaria + Riscaldamento

Acqua calda sanitaria prodotta dal sistema solare o da caldaia per integrazione

Acqua calda sanitaria prodotta dal sistema solare o da caldaia per integrazione + Riscaldamento (solo dal

1- PROTEZIONE ANODICA

2- VALVOLA DI SICUREZZA 6 bar

3 - USCITA ACQUA CALDA SANITARIA

4 - COIBENTAZIONE IN LANA DI ROCCIA

(SPESSORE 50 mm)

5- INTERNO IN ACCIAIO SMALTATO IN P.T.F.E.

6 -

7 -

8 -

9 -

10 -

SCAMBIATORE INFERIORE IN ACCIAIO DI

GRANDE SUPERFICIE

GRUPPO DI CARICA E SICUREZZA

RICIRCOLO

POMPA CIRCUITO DI RISCALDAMENTO

POMPA SCAMBIO CALDAIA/BOILER

11 -

12 -

13 -

14 -

(ESCLUSA NOVAdens B e MYdens B)

ANDATA RISCALDAMENTO

CIRCUITO RISCALDAMENTO

RITORNO RISCALDAMENTO

VALVOLA MISCELATRICE A TRE VIE

(ESCLUSA NOVAdens B e MYdens B)

1

2

10

11

25

12

26

L

25

26
