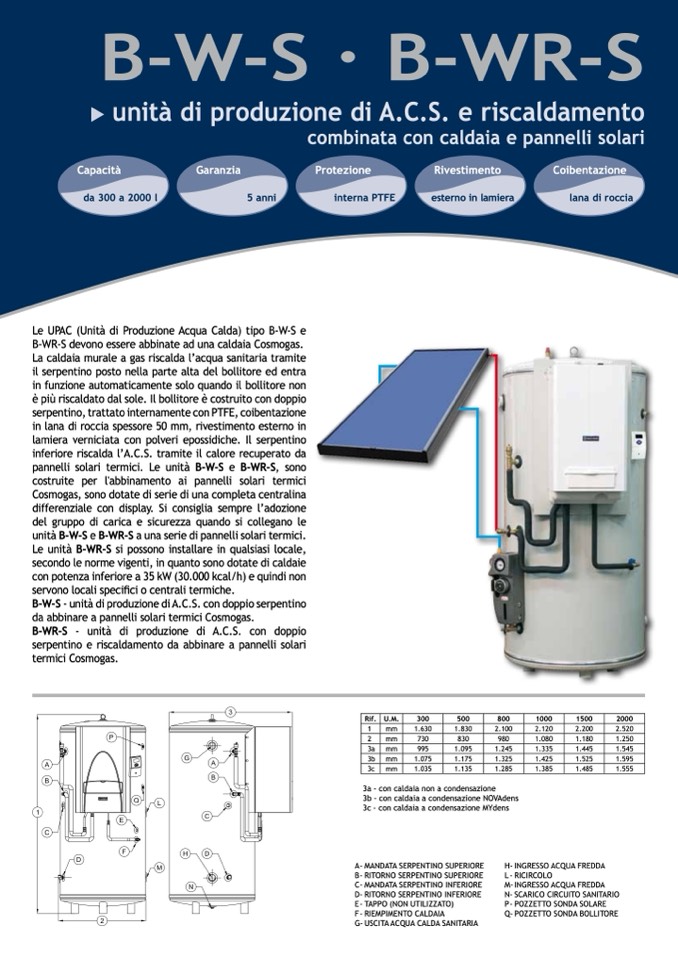

B-W-S · B-WR-S

unità di produzione di A.C.S. e riscaldamento

combinata con caldaia e pannelli solari

Capacità

Garanzia

da 300 a 2000 l

5 anni

Protezione

interna PTFE

Rivestimento

esterno in lamiera

Coibentazione

lana di roccia

Le UPAC (Unità di Produzione Acqua Calda) tipo B-W-S e

B-WR-S devono essere abbinate ad una caldaia Cosmogas.

La caldaia murale a gas riscalda l’acqua sanitaria tramite

il serpentino posto nella parte alta del bollitore ed entra

in funzione automaticamente solo quando il bollitore non

è più riscaldato dal sole. Il bollitore è costruito con doppio

serpentino, trattato internamente con PTFE, coibentazione

in lana di roccia spessore 50 mm, rivestimento esterno in

lamiera verniciata con polveri epossidiche. Il serpentino

inferiore riscalda l’A.C.S. tramite il calore recuperato da

pannelli solari termici. Le unit

à B-W-S e B-WR-S, sono

costruite per l'abbinamento ai pannelli solari termici

Cosmogas, sono dotate di serie di una completa centralina

differenziale con display. Si consiglia sempre l’adozione

del gruppo di carica e sicurezza quando si collegano le

unità B-W-S e B-WR-S a una serie di pannelli solari termici.

Le unità B-WR-S si possono installare in qualsiasi locale,

secondo le norme vigenti, in quanto sono dotate di caldaie

con potenza inferiore a 35 kW (30.000 kcal/h) e quindi non

servono locali specifici o centrali termiche.

B-W-S - unità di produzione di A.C.S. con doppio serpentino

da abbinare a pannelli solari termici Cosmogas.

B-WR-S - unità di produzione di A.C.S. con doppio

serpentino e riscaldamento da abbinare a pannelli solari

termici Cosmogas.

Rif.

1

2

3a

3b

3c

3a -

3b -

3c -

U.M.

mm

mm

mm

mm

mm

300

500

800

1000

1500

2.120

2.200

1.080

1.180

1.335

1.445

1.425

1.525

1.385

1.485

2000

2.520

1.250

1.545

1.595

1.555

1.630

1.830

2.100

730

830

980

995

1.095

1.245

1.075

1.175

1.325

1.035

1.135

1.285

con caldaia non a condensazione

con caldaia a condensazione NOVAdens

con caldaia a condensazione MYdens

A- MANDATA SERPENTINO SUPERIORE

B- RITORNO SERPENTINO SUPERIORE

C- MANDATA SERPENTINO INFERIORE

D- RITORNO SERPENTINO INFERIORE

E- TAPPO (NON UTILIZZATO)

F - RIEMPIMENTO CALDAIA

G- USCITA ACQUA CALDA SANITARIA

H- INGRESSO ACQUA FREDDA

L - RICIRCOLO

M- INGRESSO ACQUA FREDDA

N- SCARICO CIRCUITO SANITARIO

P- POZZETTO SONDA SOLARE

Q- POZZETTO SONDA BOLLITORE
