108

UPONOR RADIANTE - LUGLIO 2014

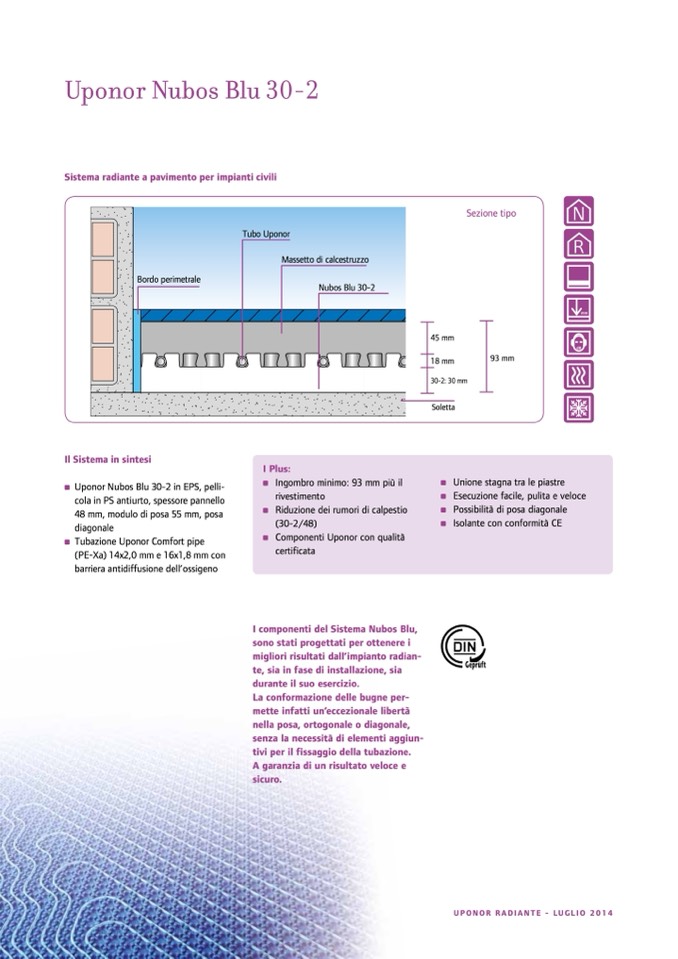

Uponor Nubos Blu 30-2

Sistema radiante a pavimento per impianti civili

Bordo perimetrale

Tubo Uponor

Massetto di calcestruzzo

Nubos Blu 30-2

Il Sistema in sintesi

Uponor Nubos Blu 30-2 in EPS, pelli-

cola in PS antiurto, spessore pannello

48 mm, modulo di posa 55 mm, posa

diagonale

Tubazione Uponor Comfort pipe

(PE-Xa) 14x2,0 mm e 16x1,8 mm con

barriera antidiffusione dell’ossigeno

I Plus:

Ingombro minimo: 93 mm più il

rivestimento

Riduzione dei rumori di calpestio

(30-2/48)

Componenti Uponor con qualità

certificata

I componenti del Sistema Nubos Blu,

sono stati progettati per ottenere i

migliori risultati dall’impianto radian-

te, sia in fase di installazione, sia

durante il suo esercizio.

La conformazione delle bugne per-

mette infatti un’eccezionale libertà

nella posa, ortogonale o diagonale,

senza la necessità di elementi aggiun-

tivi per il fissaggio della tubazione.

A garanzia di un risultato veloce e

sicuro.

Sezione tipo

45 mm

Sezione tipo

93 mm

30-2: 30 mm

Soletta

Unione stagna tra le piastre

Esecuzione facile, pulita e veloce

Possibilità di posa diagonale

Isolante con conformità CE

18 mm
