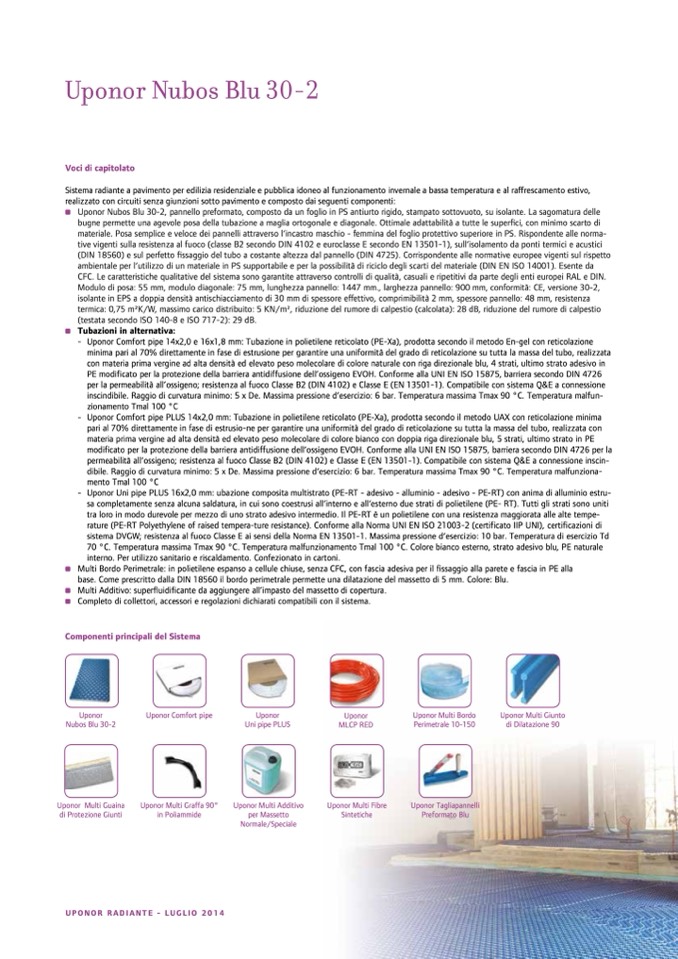

Uponor Nubos Blu 30-2

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffrescamento estivo,

realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Uponor Nubos Blu 30-2, pannello preformato, composto da un foglio in PS antiurto rigido, stampato sottovuoto, su isolante. La sagomatura delle

bugne permette una agevole posa della tubazione a maglia ortogonale e diagonale. Ottimale adattabilità a tutte le superfici, con minimo scarto di

materiale. Posa semplice e veloce dei pannelli attraverso l‘incastro maschio - femmina del foglio protettivo superiore in PS. Rispondente alle norma-

tive vigenti sulla resistenza al fuoco (classe B2 secondo DIN 4102 e euroclasse E secondo EN 13501-1), sull‘isolamento da ponti termici e acustici

(DIN 18560) e sul perfetto fissaggio del tubo a costante altezza dal pannello (DIN 4725). Corrispondente alle normative europee vigenti sul rispetto

ambientale per l‘utilizzo di un materiale in PS supportabile e per la possibilità di riciclo degli scarti del materiale (DIN EN ISO 14001). Esente da

CFC. Le caratteristiche qualitative del sistema sono garantite attraverso controlli di qualità, casuali e ripetitivi da parte degli enti europei RAL e DIN.

Modulo di posa: 55 mm, modulo diagonale: 75 mm, lunghezza pannello: 1447 mm., larghezza pannello: 900 mm, conformità: CE, versione 30-2,

isolante in EPS a doppia densità antischiacciamento di 30 mm di spessore effettivo, comprimibilità 2 mm, spessore pannello: 48 mm, resistenza

termica: 0,75 m2K/W, massimo carico distribuito: 5 KN/m2, riduzione del rumore di calpestio (calcolata): 28 dB, riduzione del rumore di calpestio

(testata secondo ISO 140-8 e ISO 717-2): 29 dB.

Tubazioni in alternativa:

- UponorComfortpipe14x2,0e16x1,8mm:Tubazioneinpolietilenereticolato(PE-Xa),prodottasecondoilmetodoEn-gelconreticolazione

minima pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata

con materia prima vergine ad alta densità ed elevato peso molecolare di colore naturale con riga direzionale blu, 4 strati, ultimo strato adesivo in

PE modificato per la protezione della barriera antidiffusione dell’ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726

per la permeabilità all’ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione

inscindibile. Raggio di curvatura minimo: 5 x De. Massima pressione d’esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfun-

zionamento Tmal 100 °C

- UponorComfortpipePLUS14x2,0mm:Tubazioneinpolietilenereticolato(PE-Xa),prodottasecondoilmetodoUAXconreticolazioneminima

pari al 70% direttamente in fase di estrusio-ne per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con

materia prima vergine ad alta densità ed elevato peso molecolare di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE

modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la

permeabilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscin-

dibile. Raggio di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunziona-

mento Tmal 100 °C

- UponorUnipipePLUS16x2,0mm:ubazionecompositamultistrato(PE-RT-adesivo-alluminio-adesivo-PE-RT)conanimadialluminioestru-

sa completamente senza alcuna saldatura, in cui sono coestrusi all‘interno e all‘esterno due strati di polietilene (PE- RT). Tutti gli strati sono uniti

tra loro in modo durevole per mezzo di uno strato adesivo intermedio. Il PE-RT è un polietilene con una resistenza maggiorata alle alte tempe-

rature (PE-RT Polyethylene of raised tempera-ture resistance). Conforme alla Norma UNI EN ISO 21003-2 (certificato IIP UNI), certificazioni di

sistema DVGW; resistenza al fuoco Classe E ai sensi della Norma EN 13501-1. Massima pressione d‘esercizio: 10 bar. Temperatura di esercizio Td

70 °C. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100 °C. Colore bianco esterno, strato adesivo blu, PE naturale

interno. Per utilizzo sanitario e riscaldamento. Confezionato in cartoni.

Multi Bordo Perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla

base. Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor

Nubos Blu 30-2

Uponor Multi Guaina

di Protezione Giunti

Uponor Comfort pipe

Uponor Multi Graffa 90°

in Poliammide

Uponor

Uni pipe PLUS

Uponor Multi Additivo

per Massetto

Normale/Speciale

Uponor

MLCP RED

Uponor Multi Fibre

Sintetiche

Uponor Multi Bordo

Perimetrale 10-150

Uponor Tagliapannelli

Preformato Blu

Uponor Multi Giunto

di Dilatazione 90
