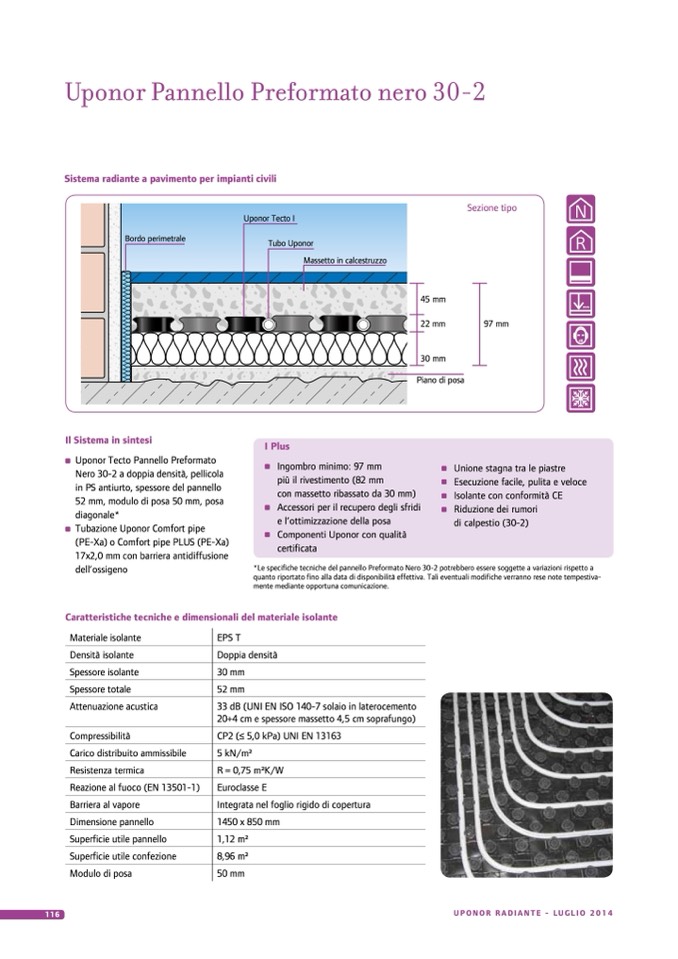

Uponor Pannello Preformato nero 30-2

Sistema radiante a pavimento per impianti civili

B ordo perimetrale

Uponor Tecto I

Tubo Uponor

Massetto in calcestruzzo

45 mm

22 mm

30 mm

Piano di posa

Sezione tipo

97 mm

Il Sistema in sintesi

Uponor Tecto Pannello Preformato

Nero 30-2 a doppia densità, pellicola

in PS antiurto, spessore del pannello

52 mm, modulo di posa 50 mm, posa

diagonale*

Tubazione Uponor Comfort pipe

(PE-Xa) o Comfort pipe PLUS (PE-Xa)

17x2,0 mm con barriera antidiffusione

dell’ossigeno

I Plus

Ingombro minimo: 97 mm

più il rivestimento (82 mm

con massetto ribassato da 30 mm)

Accessori per il recupero degli sfridi

e l’ottimizzazione della posa

Componenti Uponor con qualità

certificata

Unione stagna tra le piastre

Esecuzione facile, pulita e veloce

Isolante con conformità CE

Riduzione dei rumori

di calpestio (30-2)

Caratteristiche tecniche e dimensionali del materiale isolante

*Le specifiche tecniche del pannello Preformato Nero 30-2 potrebbero essere soggette a variazioni rispetto a

quanto riportato fino alla data di disponibilità effettiva. Tali eventuali modifiche verranno rese note tempestiva-

mente mediante opportuna comunicazione.

Materiale isolante

Densità isolante

Spessore isolante

Spessore totale

Attenuazione acustica

Compressibilità

Carico distribuito ammissibile

Resistenza termica

Reazione al fuoco (EN 13501-1)

Barriera al vapore

Dimensione pannello

Superficie utile pannello

Superficie utile confezione

Modulo di posa

EPS T

Doppia densità

30 mm

52 mm

33 dB (UNI EN ISO 140-7 solaio in laterocemento

20+4 cm e spessore massetto 4,5 cm soprafungo)

CP2 (≤ 5,0 kPa) UNI EN 13163

5 kN/m2

R = 0,75 m2K/W

Euroclasse E

Integrata nel foglio rigido di copertura

1450 x 850 mm

1,12 m2

8,96 m2

50 mm

116
