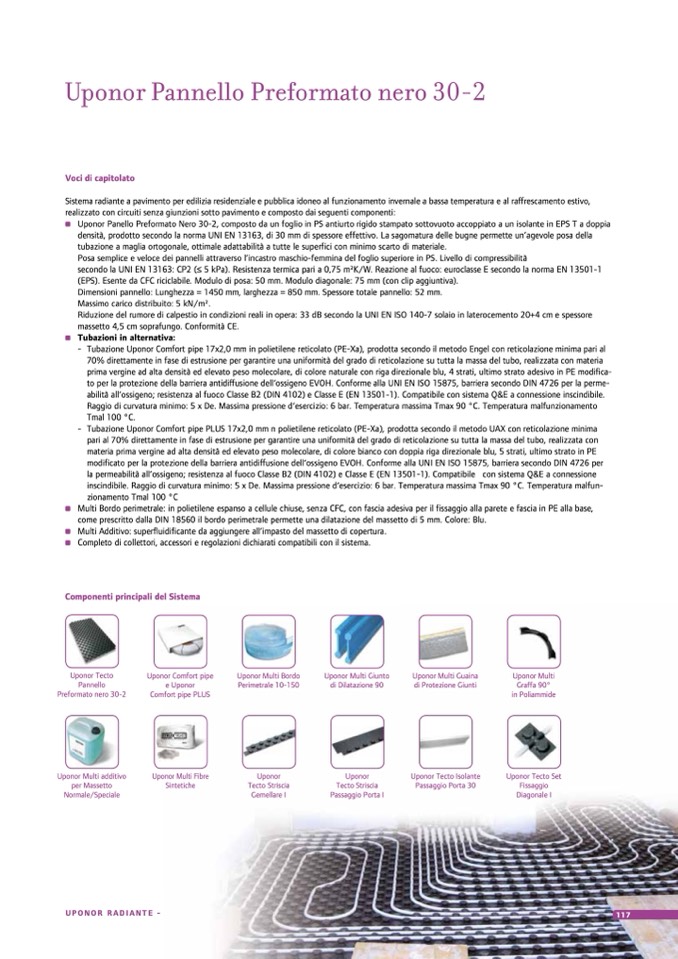

Uponor Pannello Preformato nero 30-2

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffrescamento estivo,

realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Uponor Panello Preformato Nero 30-2, composto da un foglio in PS antiurto rigido stampato sottovuoto accoppiato a un isolante in EPS T a doppia

densità, prodotto secondo la norma UNI EN 13163, di 30 mm di spessore effettivo. La sagomatura delle bugne permette un’agevole posa della

tubazione a maglia ortogonale, ottimale adattabilità a tutte le superfici con minimo scarto di materiale.

Posa semplice e veloce dei pannelli attraverso l’incastro maschio-femmina del foglio superiore in PS. Livello di compressibilità

secondo la UNI EN 13163: CP2 (≤ 5 kPa). Resistenza termica pari a 0,75 m2K/W. Reazione al fuoco: euroclasse E secondo la norma EN 13501-1

(EPS). Esente da CFC riciclabile. Modulo di posa: 50 mm. Modulo diagonale: 75 mm (con clip aggiuntiva).

Dimensioni pannello: Lunghezza = 1450 mm, larghezza = 850 mm. Spessore totale pannello: 52 mm.

Massimo carico distribuito: 5 kN/m2.

Riduzione del rumore di calpestio in condizioni reali in opera: 33 dB secondo la UNI EN ISO 140-7 solaio in laterocemento 20+4 cm e spessore

massetto 4,5 cm soprafungo. Conformità CE.

Tubazioni in alternativa:

- TubazioneUponorComfortpipe17x2,0mminpolietilenereticolato(PE-Xa),prodottasecondoilmetodoEngelconreticolazioneminimaparial

70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia

prima vergine ad alta densità ed elevato peso molecolare, di colore naturale con riga direzionale blu, 4 strati, ultimo strato adesivo in PE modifica-

to per la protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la perme-

abilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile.

Raggio di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento

Tmal 100 °C.

- TubazioneUponorComfortpipePLUS17x2,0mmnpolietilenereticolato(PE-Xa),prodottasecondoilmetodoUAXconreticolazioneminima

pari al 70% direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con

materia prima vergine ad alta densità ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE

modificato per la protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per

la permeabilità all‘ossigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione

inscindibile. Raggio di curvatura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfun-

zionamento Tmal 100 °C

Multi Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base,

come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor Tecto

Pannello

Preformato nero 30-2

Uponor Multi additivo

per Massetto

Normale/Speciale

Uponor Comfort pipe

e Uponor

Comfort pipe PLUS

Uponor Multi Fibre

Sintetiche

Uponor Multi Bordo

Perimetrale 10-150

Uponor

Tecto Striscia

Gemellare I

Uponor Multi Giunto

di Dilatazione 90

Uponor

Tecto Striscia

Passaggio Porta I

Uponor Multi Guaina

di Protezione Giunti

Uponor Tecto Isolante

Passaggio Porta 30

Uponor Multi

Graffa 90°

in Poliammide

Uponor Tecto Set

Fissaggio

Diagonale I
