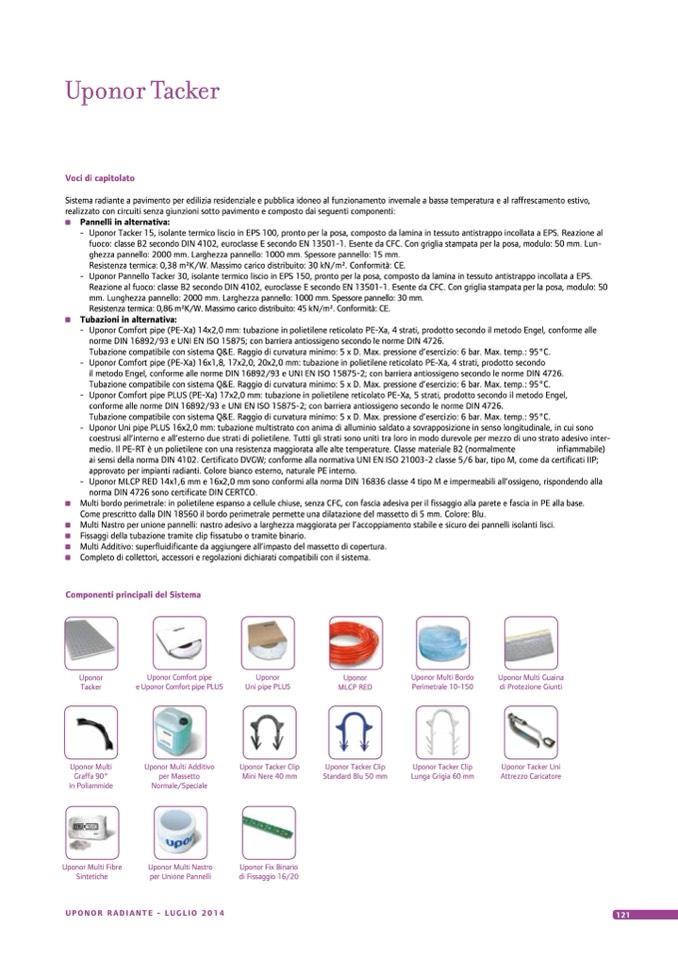

Uponor Tacker

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffrescamento estivo,

realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Pannelli in alternativa:

- Uponor Tacker 15, isolante termico liscio in EPS 100, pronto per la posa, composto da lamina in tessuto antistrappo incollata a EPS. Reazione al

fuoco: classe B2 secondo DIN 4102, euroclasse E secondo EN 13501-1. Esente da CFC. Con griglia stampata per la posa, modulo: 50 mm. Lun-

ghezza pannello: 2000 mm. Larghezza pannello: 1000 mm. Spessore pannello: 15 mm.

Resistenza termica: 0,38 m2K/W. Massimo carico distribuito: 30 kN/m2. Conformità: CE.

- Uponor Pannello Tacker 30, isolante termico liscio in EPS 150, pronto per la posa, composto da lamina in tessuto antistrappo incollata a EPS.

Reazione al fuoco: classe B2 secondo DIN 4102, euroclasse E secondo EN 13501-1. Esente da CFC. Con griglia stampata per la posa, modulo: 50

mm. Lunghezza pannello: 2000 mm. Larghezza pannello: 1000 mm. Spessore pannello: 30 mm.

Resistenza termica: 0,86 m2K/W. Massimo carico distribuito: 45 kN/m2. Conformità: CE.

Tubazioni in alternativa:

- Uponor Comfort pipe (PE-Xa) 14x2,0 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo il metodo Engel, conforme alle

norme DIN 16892/93 e UNI EN ISO 15875; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor Comfort pipe (PE-Xa) 16x1,8, 17x2,0, 20x2,0 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo

il metodo Engel, conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor Comfort pipe PLUS (PE-Xa) 17x2,0 mm: tubazione in polietilene reticolato PE-Xa, 5 strati, prodotto secondo il metodo Engel,

conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- Uponor Uni pipe PLUS 16x2,0 mm: tubazione multistrato con anima di alluminio saldato a sovrapposizione in senso longitudinale, in cui sono

coestrusi all’interno e all’esterno due strati di polietilene. Tutti gli strati sono uniti tra loro in modo durevole per mezzo di uno strato adesivo inter-

medio. Il PE-RT è un polietilene con una resistenza maggiorata alle alte temperature. Classe materiale B2 (normalmente

infiammabile)

ai sensi della norma DIN 4102. Certificato DVGW; conforme alla normativa UNI EN ISO 21003-2 classe 5/6 bar, tipo M, come da certificati IIP;

approvato per impianti radianti. Colore bianco esterno, naturale PE interno.

- Uponor MLCP RED 14x1,6 mm e 16x2,0 mm sono conformi alla norma DIN 16836 classe 4 tipo M e impermeabili all’ossigeno, rispondendo alla

norma DIN 4726 sono certificate DIN CERTCO.

Multi bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base.

Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Nastro per unione pannelli: nastro adesivo a larghezza maggiorata per l’accoppiamento stabile e sicuro dei pannelli isolanti lisci.

Fissaggi della tubazione tramite clip fissatubo o tramite binario.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor

Tacker

Uponor Multi

Graffa 90°

in Poliammide

Uponor Multi Fibre

Sintetiche

Uponor Comfort pipe

e Uponor Comfort pipe PLUS

Uponor Multi Additivo

per Massetto

Normale/Speciale

Uponor Multi Nastro

per Unione Pannelli

Uponor

Uni pipe PLUS

Uponor Tacker Clip

Mini Nere 40 mm

Uponor Fix Binario

di Fissaggio 16/20

Uponor

MLCP RED

Uponor Tacker Clip

Standard Blu 50 mm

Uponor Multi Bordo

Perimetrale 10-150

Uponor Tacker Clip

Lunga Grigia 60 mm

Uponor Multi Guaina

di Protezione Giunti

Uponor Tacker Uni

Attrezzo Caricatore
