UPONOR RADIANTE - LUGLIO 2014

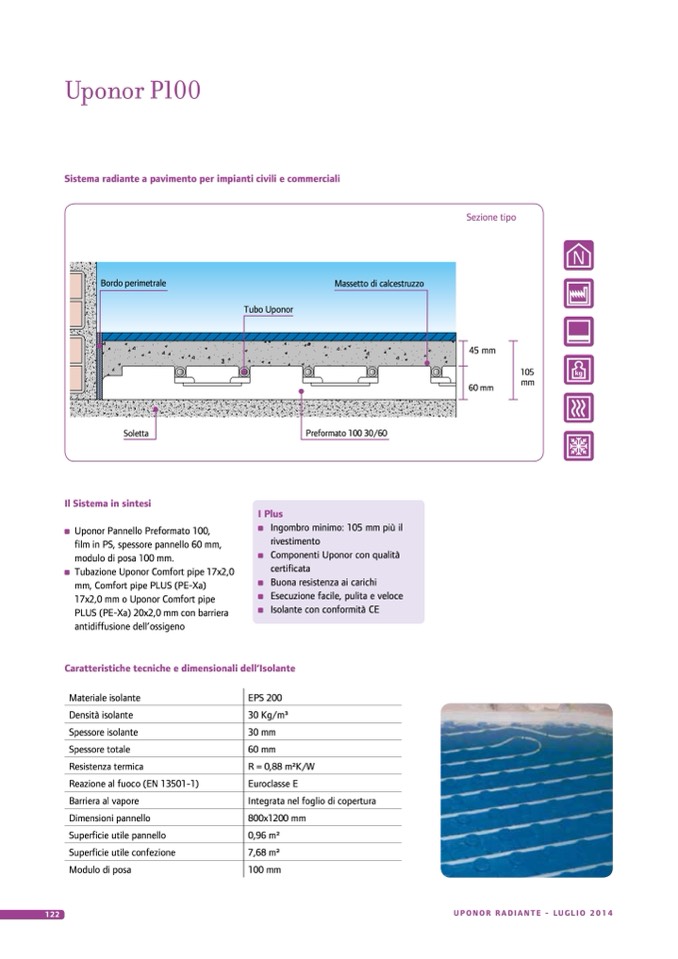

Uponor P100

Sistema radiante a pavimento per impianti civili e commerciali

Bordo perimetrale

Soletta

Il Sistema in sintesi

Massetto di calcestruzzo

Preformato 100 30/60

Ingombro minimo: 105 mm più il

rivestimento

Componenti Uponor con qualità

certificata

Buona resistenza ai carichi

Esecuzione facile, pulita e veloce

Isolante con conformità CE

Sezione tipo

45 mm

105

mm

Uponor Pannello Preformato 100,

film in PS, spessore pannello 60 mm,

modulo di posa 100 mm.

Tubazione Uponor Comfort pipe 17x2,0

mm, Comfort pipe PLUS (PE-Xa)

17x2,0 mm o Uponor Comfort pipe

PLUS (PE-Xa) 20x2,0 mm con barriera

antidiffusione dell’ossigeno

Caratteristiche tecniche e dimensionali dell’Isolante

Materiale isolante

Densità isolante

Spessore isolante

Spessore totale

Resistenza termica

Reazione al fuoco (EN 13501-1)

Barriera al vapore

Dimensioni pannello

Superficie utile pannello

Superficie utile confezione

Modulo di posa

EPS 200

30 Kg/m3

30 mm

60 mm

R = 0,88 m2K/W

Euroclasse E

Integrata nel foglio di copertura

800x1200 mm

0,96 m2

7,68 m2

100 mm

Tubo Uponor

I Plus

60 mm
