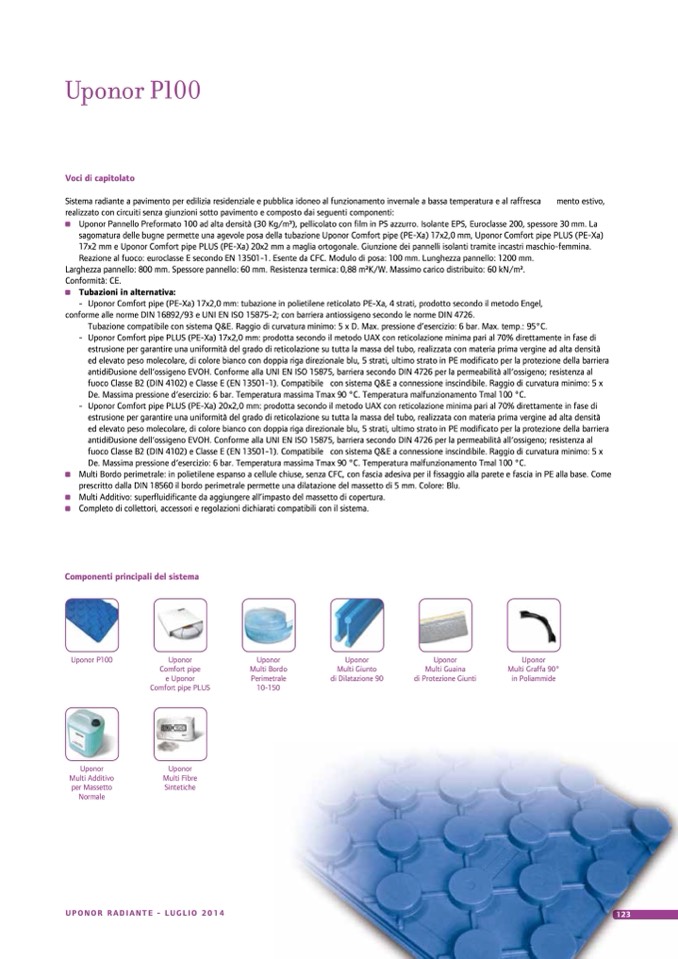

Uponor P100
Voci di capitolato
Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al raffresca
mento estivo,
realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:
Uponor Pannello Preformato 100 ad alta densità (30 Kg/m3), pellicolato con film in PS azzurro. Isolante EPS, Euroclasse 200, spessore 30 mm. La
sagomatura delle bugne permette una agevole posa della tubazione Uponor Comfort pipe (PE-Xa) 17x2,0 mm, Uponor Comfort pipe PLUS (PE-Xa)
17x2 mm e Uponor Comfort pipe PLUS (PE-Xa) 20x2 mm a maglia ortogonale. Giunzione dei pannelli isolanti tramite incastri maschio-femmina.
Reazione al fuoco: euroclasse E secondo EN 13501-1. Esente da CFC. Modulo di posa: 100 mm. Lunghezza pannello: 1200 mm.
Larghezza pannello: 800 mm. Spessore pannello: 60 mm. Resistenza termica: 0,88 m2K/W. Massimo carico distribuito: 60 kN/m2.
Conformità: CE.
Tubazioni in alternativa:
- Uponor Comfort pipe (PE-Xa) 17x2,0 mm: tubazione in polietilene reticolato PE-Xa, 4 strati, prodotto secondo il metodo Engel,
conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.
Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.
- Uponor Comfort pipe PLUS (PE-Xa) 17x2,0 mm: prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di
estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia prima vergine ad alta densità
ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE modificato per la protezione della barriera
antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità all‘ossigeno; resistenza al
fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio di curvatura minimo: 5 x
De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100 °C.
- Uponor Comfort pipe PLUS (PE-Xa) 20x2,0 mm: prodotta secondo il metodo UAX con reticolazione minima pari al 70% direttamente in fase di
estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia prima vergine ad alta densità
ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE modificato per la protezione della barriera
antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità all‘ossigeno; resistenza al
fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio di curvatura minimo: 5 x
De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100 °C.
Multi Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base. Come
prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.
Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.
Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.
Componenti principali del sistema
Uponor P100
Uponor
Multi Additivo
per Massetto
Normale
Uponor
Comfort pipe
e Uponor
Comfort pipe PLUS
Uponor
Multi Fibre
Sintetiche
Uponor
Multi Bordo
Perimetrale
10-150
Uponor
Multi Giunto
di Dilatazione 90
Uponor
Multi Guaina
di Protezione Giunti
Uponor
Multi Graffa 90°
in Poliammide
UPONOR RADIANTE - LUGLIO 2014
123
