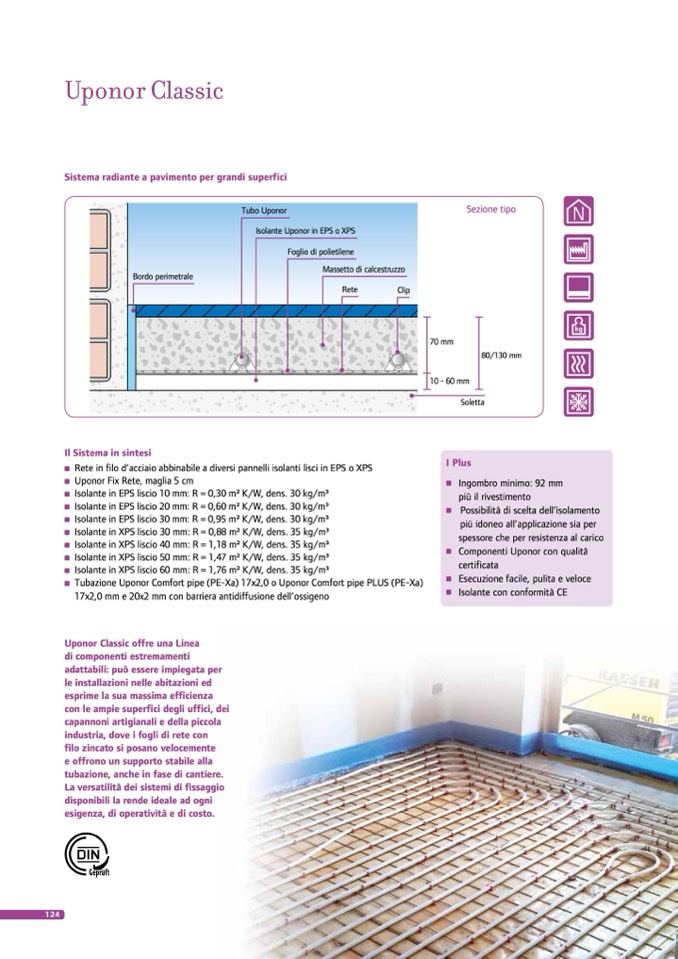

Uponor Classic

Sistema radiante a pavimento per grandi superfici

Bordo perimetrale

Tubo Uponor

Isolante Uponor in EPS o XPS

Foglio di polietilene

Massetto di calcestruzzo

Rete

Clip

Sezione tipo

80/130 mm

Soletta

I Plus

Ingombro minimo: 92 mm

più il rivestimento

Possibilità di scelta dell’isolamento

più idoneo all’applicazione sia per

spessore che per resistenza al carico

Componenti Uponor con qualità

certificata

Esecuzione facile, pulita e veloce

Isolante con conformità CE

70 mm

10 - 60 mm

Il Sistema in sintesi

Rete in filo d’acciaio abbinabile a diversi pannelli isolanti lisci in EPS o XPS

Uponor Fix Rete, maglia 5 cm

Isolante in EPS liscio 10 mm: R = 0,30 m2 K/W, dens. 30 kg/m3

Isolante in EPS liscio 20 mm: R = 0,60 m2 K/W, dens. 30 kg/m3

Isolante in EPS liscio 30 mm: R = 0,95 m2 K/W, dens. 30 kg/m3

Isolante in XPS liscio 30 mm: R = 0,88 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 40 mm: R = 1,18 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 50 mm: R = 1,47 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 60 mm: R = 1,76 m2 K/W, dens. 35 kg/m3

Tubazione Uponor Comfort pipe (PE-Xa) 17x2,0 o Uponor Comfort pipe PLUS (PE-Xa)

17x2,0 mm e 20x2 mm con barriera antidiffusione dell’ossigeno

Uponor Classic offre una Linea

di componenti estremamenti

adattabili: può essere impiegata per

le installazioni nelle abitazioni ed

esprime la sua massima efficienza

con le ampie superfici degli uffici, dei

capannoni artigianali e della piccola

industria, dove i fogli di rete con

filo zincato si posano velocemente

e offrono un supporto stabile alla

tubazione, anche in fase di cantiere.

La versatilità dei sistemi di fissaggio

disponibili la rende ideale ad ogni

esigenza, di operatività e di costo.

124

UPONOR RADIANTE - LUGLIO 2014
