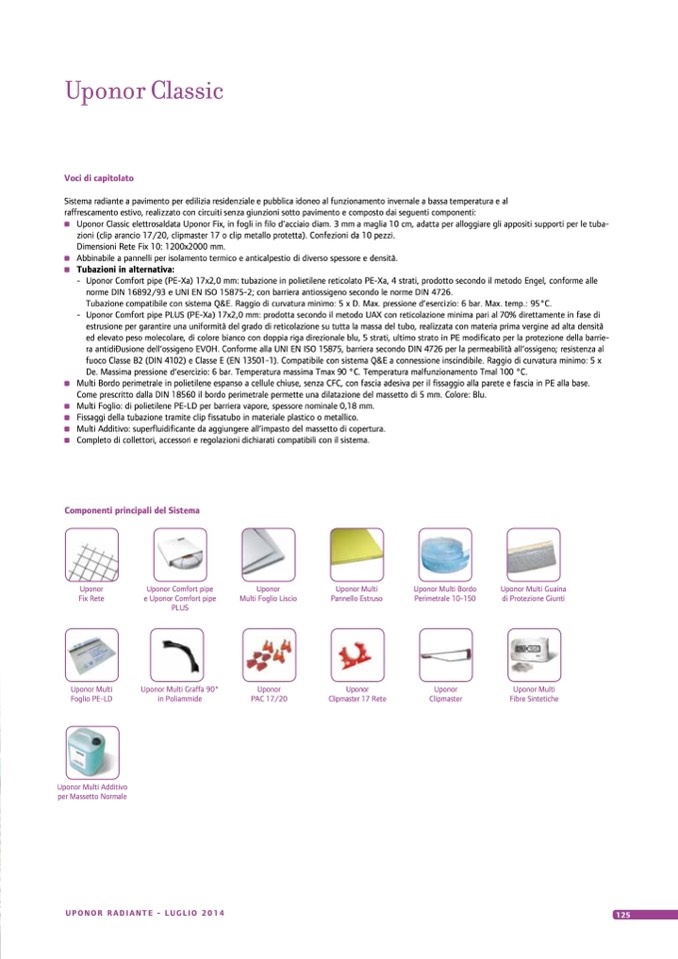

Uponor Classic

Voci di capitolato

Sistema radiante a pavimento per edilizia residenziale e pubblica idoneo al funzionamento invernale a bassa temperatura e al

raffrescamento estivo, realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Uponor Classic elettrosaldata Uponor Fix, in fogli in filo d’acciaio diam. 3 mm a maglia 10 cm, adatta per alloggiare gli appositi supporti per le tuba-

zioni (clip arancio 17/20, clipmaster 17 o clip metallo protetta). Confezioni da 10 pezzi.

Dimensioni Rete Fix 10: 1200x2000 mm.

Abbinabile a pannelli per isolamento termico e anticalpestio di diverso spessore e densità.

Tubazioni in alternativa:

- UponorComfortpipe(PE-Xa)17x2,0mm:tubazioneinpolietilenereticolatoPE-Xa,4strati,prodottosecondoilmetodoEngel,conformealle

norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726.

Tubazione compatibile con sistema Q&E. Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

- UponorComfortpipePLUS(PE-Xa)17x2,0mm:prodottasecondoilmetodoUAXconreticolazioneminimaparial70%direttamenteinfasedi

estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia prima vergine ad alta densità

ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE modificato per la protezione della barrie-

ra antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità all‘ossigeno; resistenza al

fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio di curvatura minimo: 5 x

De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100 °C.

Multi Bordo perimetrale in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base.

Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Foglio: di polietilene PE-LD per barriera vapore, spessore nominale 0,18 mm.

Fissaggi della tubazione tramite clip fissatubo in materiale plastico o metallico.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor

Fix Rete

Uponor Multi

Foglio PE-LD

Uponor Multi Additivo

per Massetto Normale

Uponor Comfort pipe

e Uponor Comfort pipe

PLUS

Uponor Multi Graffa 90°

in Poliammide

Uponor

Multi Foglio Liscio

Uponor

PAC 17/20

Uponor Multi

Pannello Estruso

Uponor

Clipmaster 17 Rete

Uponor Multi Bordo

Perimetrale 10-150

Uponor

Clipmaster

Uponor Multi Guaina

di Protezione Giunti

Uponor Multi

Fibre Sintetiche

UPONOR RADIANTE - LUGLIO 2014

125

125
