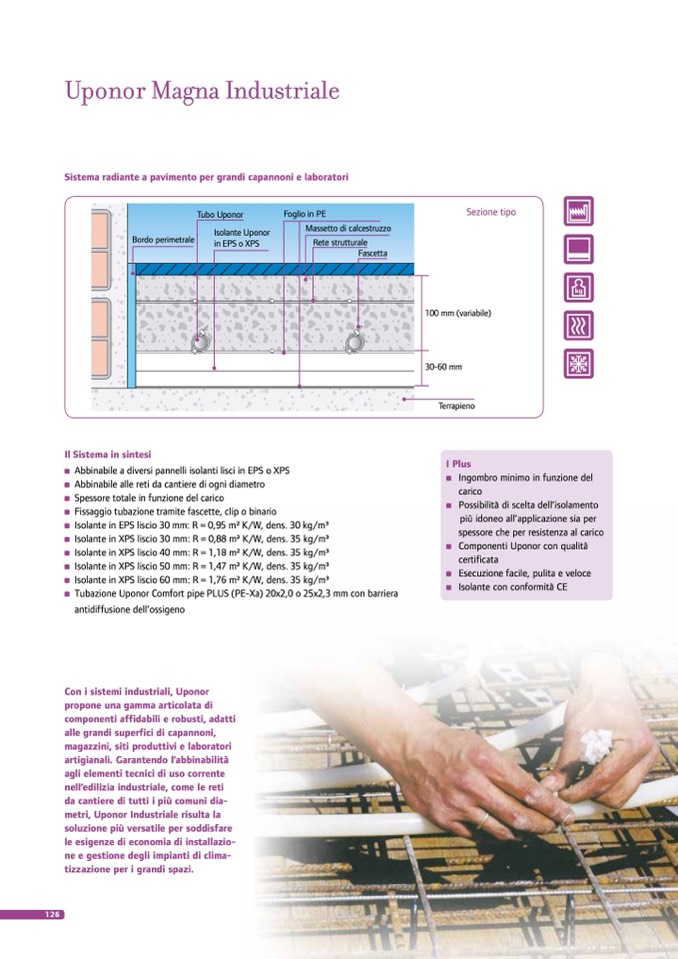

Uponor Magna Industriale

Sistema radiante a pavimento per grandi capannoni e laboratori

B ordo perimetrale

Tubo Uponor

Isolante Uponor

in EPS o XPS

Foglio in PE

Massetto di calcestruzzo

Rete strutturale

Fascetta

Il Sistema in sintesi

Abbinabile a diversi pannelli isolanti lisci in EPS o XPS

Abbinabile alle reti da cantiere di ogni diametro

Spessore totale in funzione del carico

Fissaggio tubazione tramite fascette, clip o binario

Isolante in EPS liscio 30 mm: R = 0,95 m2 K/W, dens. 30 kg/m3

Isolante in XPS liscio 30 mm: R = 0,88 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 40 mm: R = 1,18 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 50 mm: R = 1,47 m2 K/W, dens. 35 kg/m3

Isolante in XPS liscio 60 mm: R = 1,76 m2 K/W, dens. 35 kg/m3

Tubazione Uponor Comfort pipe PLUS (PE-Xa) 20x2,0 o 25x2,3 mm con barriera

antidiffusione dell’ossigeno

Con i sistemi industriali, Uponor

propone una gamma articolata di

componenti affidabili e robusti, adatti

alle grandi superfici di capannoni,

magazzini, siti produttivi e laboratori

artigianali. Garantendo l’abbinabilità

agli elementi tecnici di uso corrente

nell’edilizia industriale, come le reti

da cantiere di tutti i più comuni dia-

metri, Uponor Industriale risulta la

soluzione più versatile per soddisfare

le esigenze di economia di installazio-

ne e gestione degli impianti di clima-

tizzazione per i grandi spazi.

Sezione tipo

100 mm (variabile)

30-60 mm

Terrapieno

I Plus

Ingombro minimo in funzione del

carico

Possibilità di scelta dell’isolamento

più idoneo all’applicazione sia per

spessore che per resistenza al carico

Componenti Uponor con qualità

certificata

Esecuzione facile, pulita e veloce

Isolante con conformità CE
