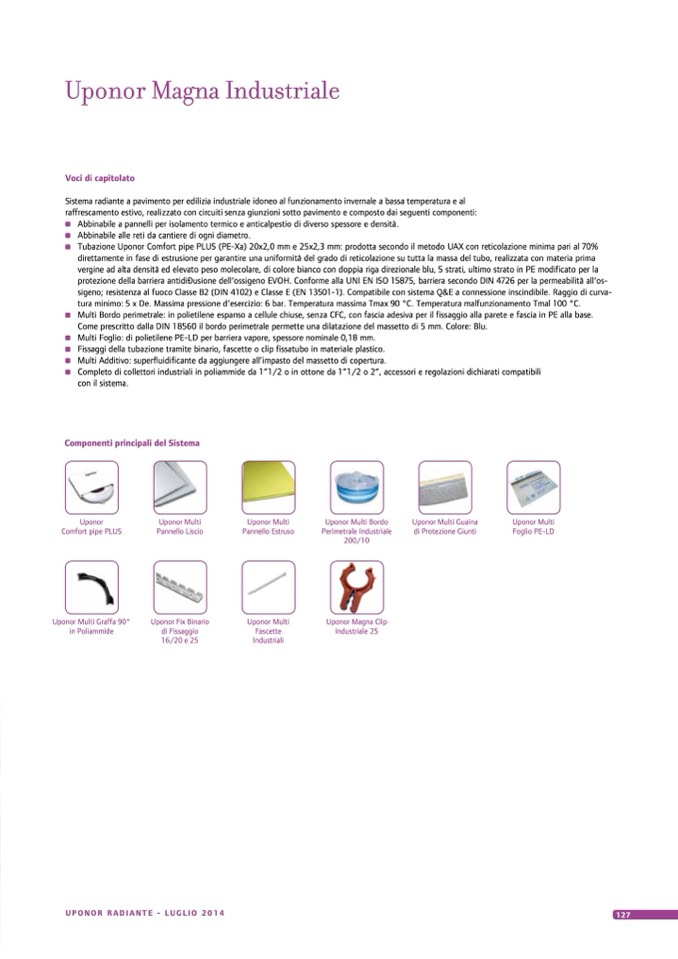

Uponor Magna Industriale

Voci di capitolato

Sistema radiante a pavimento per edilizia industriale idoneo al funzionamento invernale a bassa temperatura e al

raffrescamento estivo, realizzato con circuiti senza giunzioni sotto pavimento e composto dai seguenti componenti:

Abbinabile a pannelli per isolamento termico e anticalpestio di diverso spessore e densit

à.

Abbinabile alle reti da cantiere di ogni diametro.

Tubazione Uponor Comfort pipe PLUS (PE-Xa) 20x2,0 mm e 25x2,3 mm: prodotta secondo il metodo UAX con reticolazione minima pari al 70%

direttamente in fase di estrusione per garantire una uniformità del grado di reticolazione su tutta la massa del tubo, realizzata con materia prima

vergine ad alta densità ed elevato peso molecolare, di colore bianco con doppia riga direzionale blu, 5 strati, ultimo strato in PE modificato per la

protezione della barriera antidiffusione dell‘ossigeno EVOH. Conforme alla UNI EN ISO 15875, barriera secondo DIN 4726 per la permeabilità all‘os-

sigeno; resistenza al fuoco Classe B2 (DIN 4102) e Classe E (EN 13501-1). Compatibile con sistema Q&E a connessione inscindibile. Raggio di curva-

tura minimo: 5 x De. Massima pressione d‘esercizio: 6 bar. Temperatura massima Tmax 90 °C. Temperatura malfunzionamento Tmal 100 °C.

Multi Bordo perimetrale: in polietilene espanso a cellule chiuse, senza CFC, con fascia adesiva per il fissaggio alla parete e fascia in PE alla base.

Come prescritto dalla DIN 18560 il bordo perimetrale permette una dilatazione del massetto di 5 mm. Colore: Blu.

Multi Foglio: di polietilene PE-LD per barriera vapore, spessore nominale 0,18 mm.

Fissaggi della tubazione tramite binario, fascette o clip fissatubo in materiale plastico.

Multi Additivo: superfluidificante da aggiungere all’impasto del massetto di copertura.

Completo di collettori industriali in poliammide da 1”1/2 o in ottone da 1”1/2 o 2”, accessori e regolazioni dichiarati compatibili

con il sistema.

Componenti principali del Sistema

Uponor

Comfort pipe PLUS

Uponor Multi Graffa 90°

in Poliammide

Uponor Multi

Pannello Liscio

Uponor Fix Binario

di Fissaggio

16/20 e 25

Uponor Multi

Pannello Estruso

Uponor Multi

Fascette

Industriali

Uponor Multi Bordo

Perimetrale Industriale

200/10

Uponor Magna Clip

Industriale 25

Uponor Multi Guaina

di Protezione Giunti

Uponor Multi

Foglio PE-LD

UPONOR RADIANTE - LUGLIO 2014
