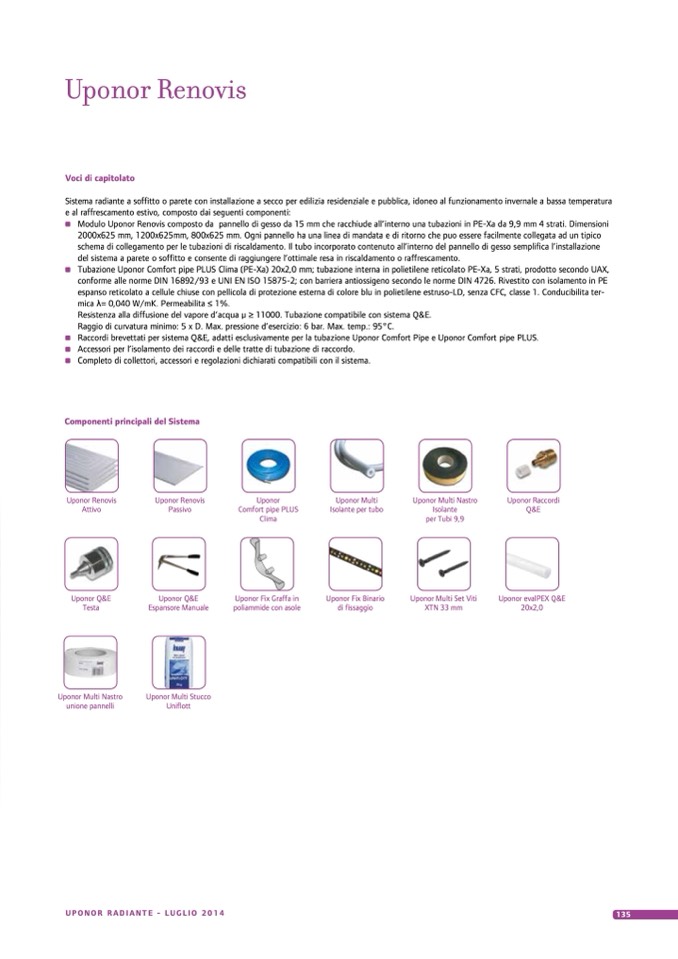

Uponor Renovis

Voci di capitolato

Sistema radiante a soffitto o parete con installazione a secco per edilizia residenziale e pubblica, idoneo al funzionamento invernale a bassa temperatura

e al raffrescamento estivo, composto dai seguenti componenti:

Modulo Uponor Renovis composto da pannello di gesso da 15 mm che racchiude all’interno una tubazioni in PE-Xa da 9,9 mm 4 strati. Dimensioni

2000x625 mm, 1200x625mm, 800x625 mm. Ogni pannello ha una linea di mandata e di ritorno che puo essere facilmente collegata ad un tipico

schema di collegamento per le tubazioni di riscaldamento. Il tubo incorporato contenuto all’interno del pannello di gesso semplifica l’installazione

del sistema a parete o soffitto e consente di raggiungere l’ottimale resa in riscaldamento o raffrescamento.

Tubazione Uponor Comfort pipe PLUS Clima (PE-Xa) 20x2,0 mm; tubazione interna in polietilene reticolato PE-Xa, 5 strati, prodotto secondo UAX,

conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno secondo le norme DIN 4726. Rivestito con isolamento in PE

espanso reticolato a cellule chiuse con pellicola di protezione esterna di colore blu in polietilene estruso-LD, senza CFC, classe 1. Conducibilita ter-

mica λ= 0,040 W/mK. Permeabilita ≤ 1%.

Resistenza alla diffusione del vapore d’acqua μ ≥ 11000. Tubazione compatibile con sistema Q&E.

Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

Raccordi brevettati per sistema Q&E, adatti esclusivamente per la tubazione Uponor Comfort Pipe e Uponor Comfort pipe PLUS.

Accessori per l’isolamento dei raccordi e delle tratte di tubazione di raccordo.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor Renovis

Attivo

Uponor Q&E

Testa

Uponor Multi Nastro

unione pannelli

Uponor Renovis

Passivo

Uponor Q&E

Espansore Manuale

Uponor Multi Stucco

Uniflott

Uponor

Comfort pipe PLUS

Clima

Uponor Fix Graffa in

poliammide con asole

Uponor Multi

Isolante per tubo

Uponor Fix Binario

di fissaggio

Uponor Multi Nastro

Isolante

per Tubi 9,9

Uponor Multi Set Viti

XTN 33 mm

Uponor Raccordi

Q&E

Uponor evalPEX Q&E

20x2,0
