136

UPONOR RADIANTE - LUGLIO 2014

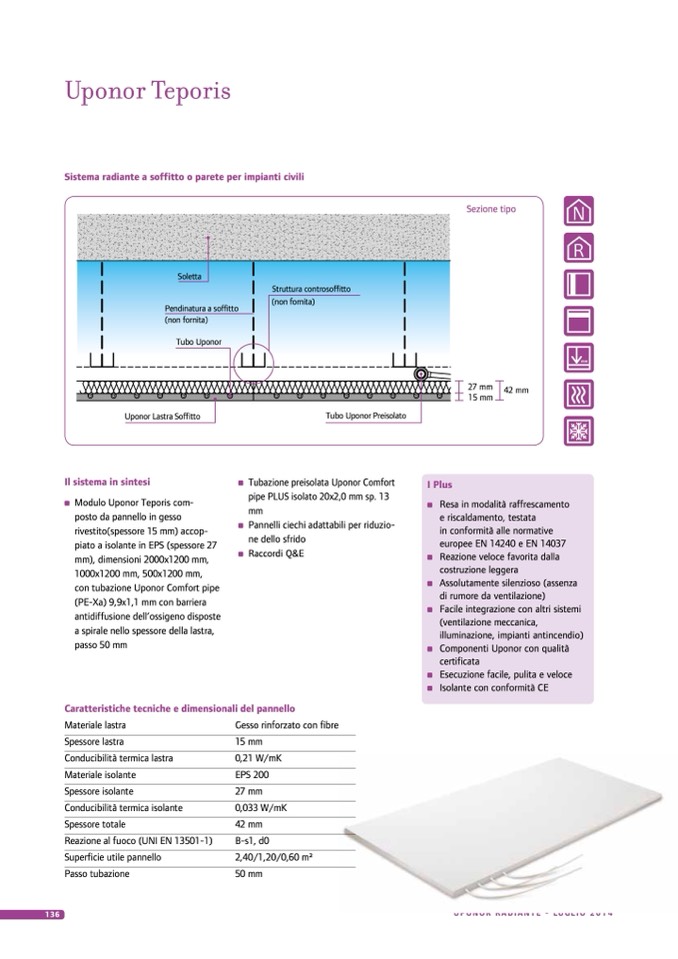

Uponor Teporis

Sistema radiante a soffitto o parete per impianti civili

Soletta

Pendinatura a soffitto

(non fornita)

Tubo Uponor

Uponor Lastra Soffitto

Il sistema in sintesi

Modulo Uponor Teporis com-

posto da pannello in gesso

rivestito(spessore 15 mm) accop-

piato a isolante in EPS (spessore 27

mm), dimensioni 2000x1200 mm,

1000x1200 mm, 500x1200 mm,

con tubazione Uponor Comfort pipe

(PE-Xa) 9,9x1,1 mm con barriera

antidiffusione dell’ossigeno disposte

a spirale nello spessore della lastra,

passo 50 mm

Struttura controsoffitto

(non fornita)

Tubo Uponor Preisolato

Tubazione preisolata Uponor Comfort

pipe PLUS isolato 20x2,0 mm sp. 13

mm

Pannelli ciechi adattabili per riduzio-

ne dello sfrido

Raccordi Q&E

27 mm

15 mm

I Plus

42 mm

Caratteristiche tecniche e dimensionali del pannello

Materiale lastra

Spessore lastra

Conducibilità termica lastra

Materiale isolante

Spessore isolante

Conducibilità termica isolante

Spessore totale

Reazione al fuoco (UNI EN 13501-1)

Superficie utile pannello

Passo tubazione

Gesso rinforzato con fibre

15 mm

0,21 W/mK

EPS 200

27 mm

0,033 W/mK

42 mm

B-s1, d0

2,40/1,20/0,60 m2

50 mm

Sezione tipo

Resa in modalità raffrescamento

e riscaldamento, testata

in conformità alle normative

europee EN 14240 e EN 14037

Reazione veloce favorita dalla

costruzione leggera

Assolutamente silenzioso (assenza

di rumore da ventilazione)

Facile integrazione con altri sistemi

(ventilazione meccanica,

illuminazione, impianti antincendio)

Componenti Uponor con qualità

certificata

Esecuzione facile, pulita e veloce

Isolante con conformità CE
