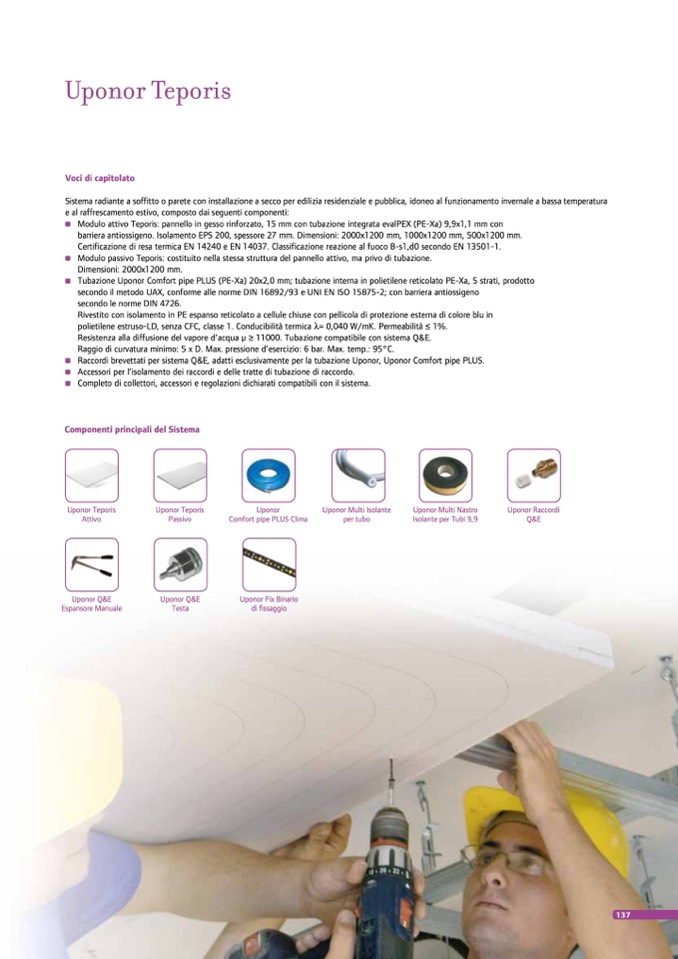

Uponor Teporis

Voci di capitolato

Sistema radiante a soffitto o parete con installazione a secco per edilizia residenziale e pubblica, idoneo al funzionamento invernale a bassa temperatura

e al raffrescamento estivo, composto dai seguenti componenti:

Modulo attivo Teporis: pannello in gesso rinforzato, 15 mm con tubazione integrata evalPEX (PE-Xa) 9,9x1,1 mm con

barriera antiossigeno. Isolamento EPS 200, spessore 27 mm. Dimensioni: 2000x1200 mm, 1000x1200 mm, 500x1200 mm.

Certificazione di resa termica EN 14240 e EN 14037. Classificazione reazione al fuoco B-s1,d0 secondo EN 13501-1.

Modulo passivo Teporis: costituito nella stessa struttura del pannello attivo, ma privo di tubazione.

Dimensioni: 2000x1200 mm.

Tubazione Uponor Comfort pipe PLUS (PE-Xa) 20x2,0 mm; tubazione interna in polietilene reticolato PE-Xa, 5 strati, prodotto

secondo il metodo UAX, conforme alle norme DIN 16892/93 e UNI EN ISO 15875-2; con barriera antiossigeno

secondo le norme DIN 4726.

Rivestito con isolamento in PE espanso reticolato a cellule chiuse con pellicola di protezione esterna di colore blu in

polietilene estruso-LD, senza CFC, classe 1. Conducibilità termica λ= 0,040 W/mK. Permeabilità ≤ 1%.

Resistenza alla diffusione del vapore d’acqua μ ≥ 11000. Tubazione compatibile con sistema Q&E.

Raggio di curvatura minimo: 5 x D. Max. pressione d’esercizio: 6 bar. Max. temp.: 95°C.

Raccordi brevettati per sistema Q&E, adatti esclusivamente per la tubazione Uponor, Uponor Comfort pipe PLUS.

Accessori per l’isolamento dei raccordi e delle tratte di tubazione di raccordo.

Completo di collettori, accessori e regolazioni dichiarati compatibili con il sistema.

Componenti principali del Sistema

Uponor Teporis

Attivo

Uponor Q&E

Espansore Manuale

Uponor Teporis

Passivo

Uponor Q&E

Testa

Uponor

Comfort pipe PLUS Clima

Uponor Fix Binario

di fissaggio

Uponor Multi Isolante

per tubo

Uponor Multi Nastro

Isolante per Tubi 9,9

Uponor Raccordi

Q&E
