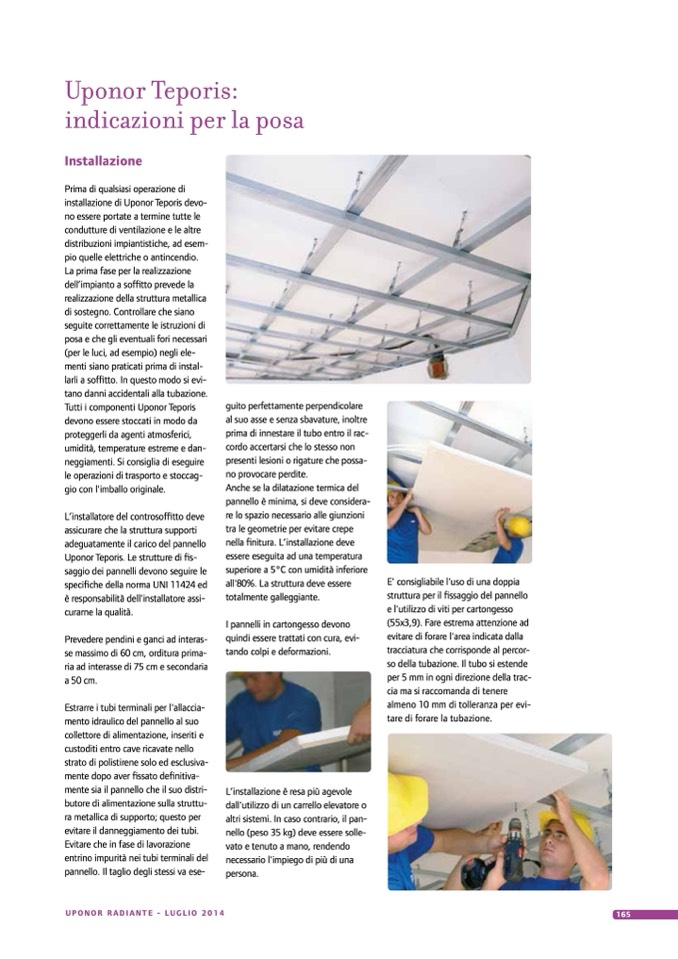

Uponor Teporis:

indicazioni per la posa

Installazione

Prima di qualsiasi operazione di

installazione di Uponor Teporis devo-

no essere portate a termine tutte le

condutture di ventilazione e le altre

distribuzioni impiantistiche, ad esem-

pio quelle elettriche o antincendio.

La prima fase per la realizzazione

dell’impianto a soffitto prevede la

realizzazione della struttura metallica

di sostegno. Controllare che siano

seguite correttamente le istruzioni di

posa e che gli eventuali fori necessari

(per le luci, ad esempio) negli ele-

menti siano praticati prima di instal-

larli a soffitto. In questo modo si evi-

tano danni accidentali alla tubazione.

Tutti i componenti Uponor Teporis

devono essere stoccati in modo da

proteggerli da agenti atmosferici,

umidità, temperature estreme e dan-

neggiamenti. Si consiglia di eseguire

le operazioni di trasporto e stoccag-

gio con l'imballo originale.

L’installatore del controsoffitto deve

assicurare che la struttura supporti

adeguatamente il carico del pannello

Uponor Teporis. Le strutture di fis-

saggio dei pannelli devono seguire le

specifiche della norma UNI 11424 ed

è responsabilità dell'installatore assi-

curarne la qualità.

Prevedere pendini e ganci ad interas-

se massimo di 60 cm, orditura prima-

ria ad interasse di 75 cm e secondaria

a50cm.

Estrarre i tubi terminali per l'allaccia-

mento idraulico del pannello al suo

collettore di alimentazione, inseriti e

custoditi entro cave ricavate nello

strato di polistirene solo ed esclusiva-

mente dopo aver fissato definitiva-

mente sia il pannello che il suo distri-

butore di alimentazione sulla struttu-

ra metallica di supporto; questo per

evitare il danneggiamento dei tubi.

Evitare che in fase di lavorazione

entrino impurità nei tubi terminali del

pannello. Il taglio degli stessi va ese-

guito perfettamente perpendicolare

al suo asse e senza sbavature, inoltre

prima di innestare il tubo entro il rac-

cordo accertarsi che lo stesso non

presenti lesioni o rigature che possa-

no provocare perdite.

Anche se la dilatazione termica del

pannello è minima, si deve considera-

re lo spazio necessario alle giunzioni

tra le geometrie per evitare crepe

nella finitura. L’installazione deve

essere eseguita ad una temperatura

superiore a 5°C con umidità inferiore

all'80%. La struttura deve essere

totalmente galleggiante.

I pannelli in cartongesso devono

quindi essere trattati con cura, evi-

tando colpi e deformazioni.

L’installazione è resa più agevole

dall'utilizzo di un carrello elevatore o

altri sistemi. In caso contrario, il pan-

nello (peso 35 kg) deve essere solle-

vato e tenuto a mano, rendendo

necessario l'impiego di più di una

persona.

E' consigliabile l'uso di una doppia

struttura per il fissaggio del pannello

e l'utilizzo di viti per cartongesso

(55x3,9). Fare estrema attenzione ad

evitare di forare l'area indicata dalla

tracciatura che corrisponde al percor-

so della tubazione. Il tubo si estende

per 5 mm in ogni direzione della trac-

cia ma si raccomanda di tenere

almeno 10 mm di tolleranza per evi-

tare di forare la tubazione.

UPONOR RADIANTE - LUGLIO 2014

165
