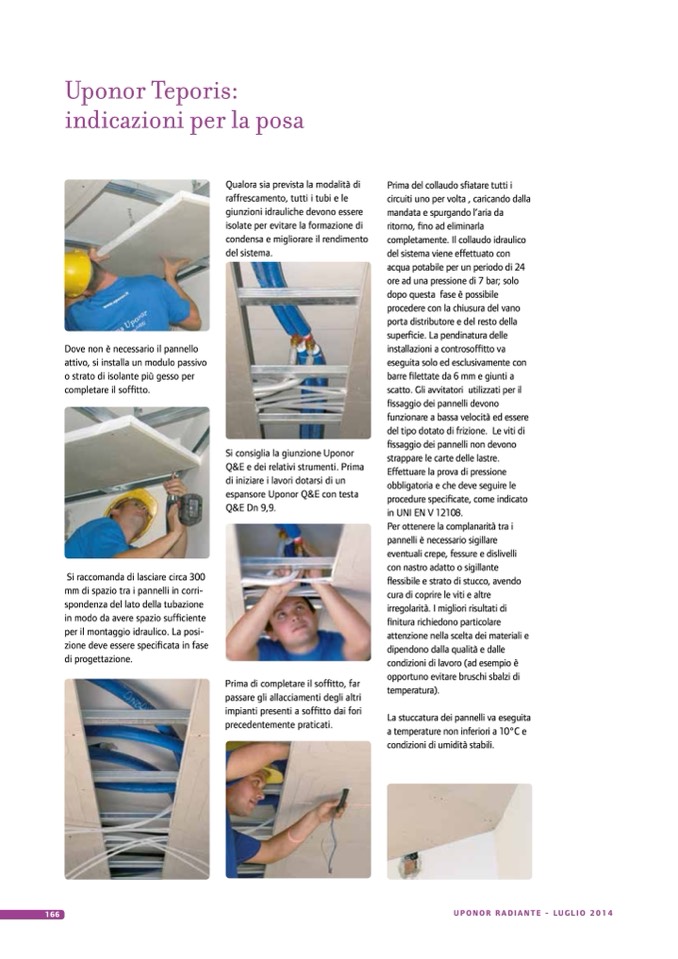

Uponor Teporis:

indicazioni per la posa

Qualora sia prevista la modalità di

raffrescamento, tutti i tubi e le

giunzioni idrauliche devono essere

isolate per evitare la formazione di

condensa e migliorare il rendimento

del sistema.

Prima del collaudo sfiatare tutti i

circuiti uno per volta , caricando dalla

mandata e spurgando l’aria da

ritorno, fino ad eliminarla

completamente. Il collaudo idraulico

del sistema viene effettuato con

acqua potabile per un periodo di 24

ore ad una pressione di 7 bar; solo

dopo questa fase è possibile

procedere con la chiusura del vano

porta distributore e del resto della

superficie. La pendinatura delle

installazioni a controsoffitto va

eseguita solo ed esclusivamente con

barre filettate da 6 mm e giunti a

scatto. Gli avvitatori utilizzati per il

fissaggio dei pannelli devono

funzionare a bassa velocità ed essere

del tipo dotato di frizione. Le viti di

fissaggio dei pannelli non devono

strappare le carte delle lastre.

Effettuare la prova di pressione

obbligatoria e che deve seguire le

procedure specificate, come indicato

in UNI EN V 12108.

Per ottenere la complanarità tra i

pannelli è necessario sigillare

eventuali crepe, fessure e dislivelli

con nastro adatto o sigillante

flessibile e strato di stucco, avendo

cura di coprire le viti e altre

irregolarità. I migliori risultati di

finitura richiedono particolare

attenzione nella scelta dei materiali e

dipendono dalla qualità e dalle

condizioni di lavoro (ad esempio è

opportuno evitare bruschi sbalzi di

temperatura).

La stuccatura dei pannelli va eseguita

a temperature non inferiori a 10°C e

condizioni di umidità stabili.

Dove non è necessario il pannello

attivo, si installa un modulo passivo

o strato di isolante più gesso per

completare il soffitto.

Si consiglia la giunzione Uponor

Q&E e dei relativi strumenti. Prima

di iniziare i lavori dotarsi di un

espansore Uponor Q&E con testa

Q&E Dn 9,9.

Si raccomanda di lasciare circa 300

mm di spazio tra i pannelli in corri-

spondenza del lato della tubazione

in modo da avere spazio sufficiente

per il montaggio idraulico. La posi-

zione deve essere specificata in fase

di progettazione.

Prima di completare il soffitto, far

passare gli allacciamenti degli altri

impianti presenti a soffitto dai fori

precedentemente praticati.
