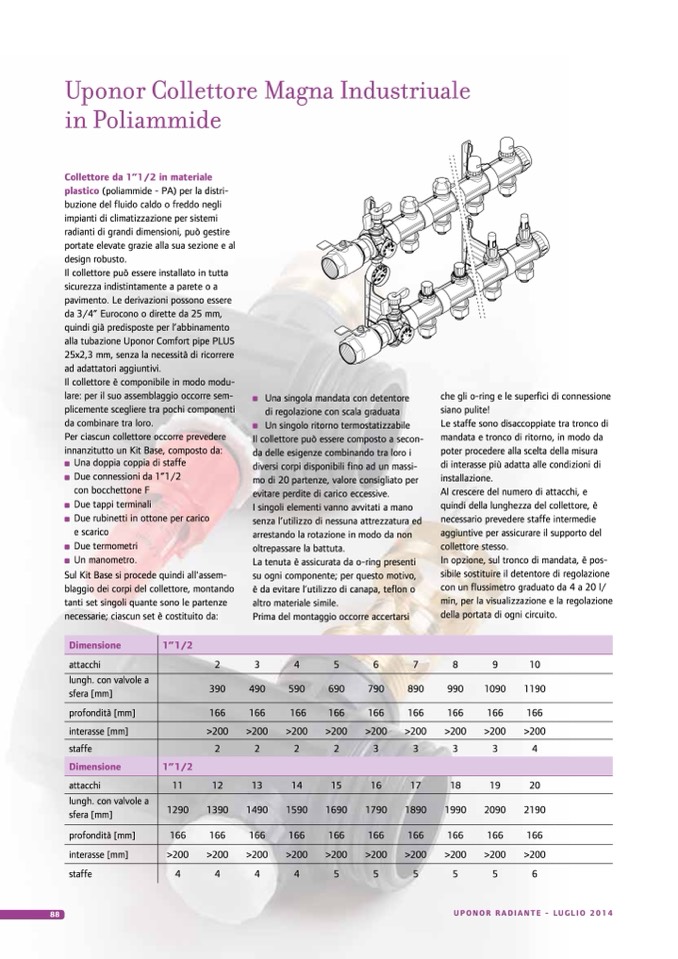

Uponor Collettore Magna Industriuale
in Poliammide
Collettore da 1”1/2 in materiale
plastico (poliammide - PA) per la distri-
buzione del fluido caldo o freddo negli
impianti di climatizzazione per sistemi
radianti di grandi dimensioni, può gestire
portate elevate grazie alla sua sezione e al
design robusto.
Il collettore può essere installato in tutta
sicurezza indistintamente a parete o a
pavimento. Le derivazioni possono essere
da 3/4” Eurocono o dirette da 25 mm,
quindi già predisposte per l’abbinamento
alla tubazione Uponor Comfort pipe PLUS
25x2,3 mm, senza la necessità di ricorrere
ad adattatori aggiuntivi.
Il collettore è componibile in modo modu-
lare: per il suo assemblaggio occorre sem-
plicemente scegliere tra pochi componenti
da combinare tra loro.
Per ciascun collettore occorre prevedere
innanzitutto un Kit Base, composto da:
Una doppia coppia di staffe
Due connessioni da 1”1/2
con bocchettone F
Due tappi terminali
Due rubinetti in ottone per carico
e scarico
Due termometri
Un manometro.
Sul Kit Base si procede quindi all'assem-
blaggio dei corpi del collettore, montando
tanti set singoli quante sono le partenze
necessarie; ciascun set è costituito da:
Una singola mandata con detentore
di regolazione con scala graduata
Un singolo ritorno termostatizzabile
Il collettore può essere composto a secon-
da delle esigenze combinando tra loro i
diversi corpi disponibili fino ad un massi-
mo di 20 partenze, valore consigliato per
evitare perdite di carico eccessive.
I singoli elementi vanno avvitati a mano
senza l’utilizzo di nessuna attrezzatura ed
arrestando la rotazione in modo da non
oltrepassare la battuta.
La tenuta è assicurata da o-ring presenti
su ogni componente; per questo motivo,
è da evitare l’utilizzo di canapa, teflon o
altro materiale simile.
che gli o-ring e le superfici di connessione
siano pulite!
Le staffe sono disaccoppiate tra tronco di
mandata e tronco di ritorno, in modo da
poter procedere alla scelta della misura
di interasse più adatta alle condizioni di
installazione.
Al crescere del numero di attacchi, e
quindi della lunghezza del collettore, è
necessario prevedere staffe intermedie
aggiuntive per assicurare il supporto del
collettore stesso.
In opzione, sul tronco di mandata, è pos-
sibile sostituire il detentore di regolazione
con un flussimetro graduato da 4 a 20 l/
min, per la visualizzazione e la regolazione
della portata di ogni circuito.
Dimensione
attacchi
lungh. con valvole a
sfera [mm]
1” 1/2
Prima del montaggio occorre accertarsi
2
3
4
5
6
7
8
9
10
1290
1390
1490
1590
1690
1790
1890
1990
2090
2190
166
>200
166
166
>200
>200
166
166
>200
>200
166
166
>200
>200
166
166
166
>200
>200
>200
390
490
590
690
790
890
990
1090
1190
profondità [mm]
interasse [mm]
staffe
2
2
2
2
3
3
3
3
4
166
>200
166
166
>200
>200
166
166
>200
>200
166
166
>200
>200
166
166
>200
>200
Dimensione
attacchi
lungh. con valvole a
sfera [mm]
profondità [mm]
interasse [mm]
staffe
4
4
4
4
5
5
5
5
5
6
1” 1/2
11
12
13
14
15
16
17
18
19
20
