UPONOR RADIANTE - LUGLIO 2014

89

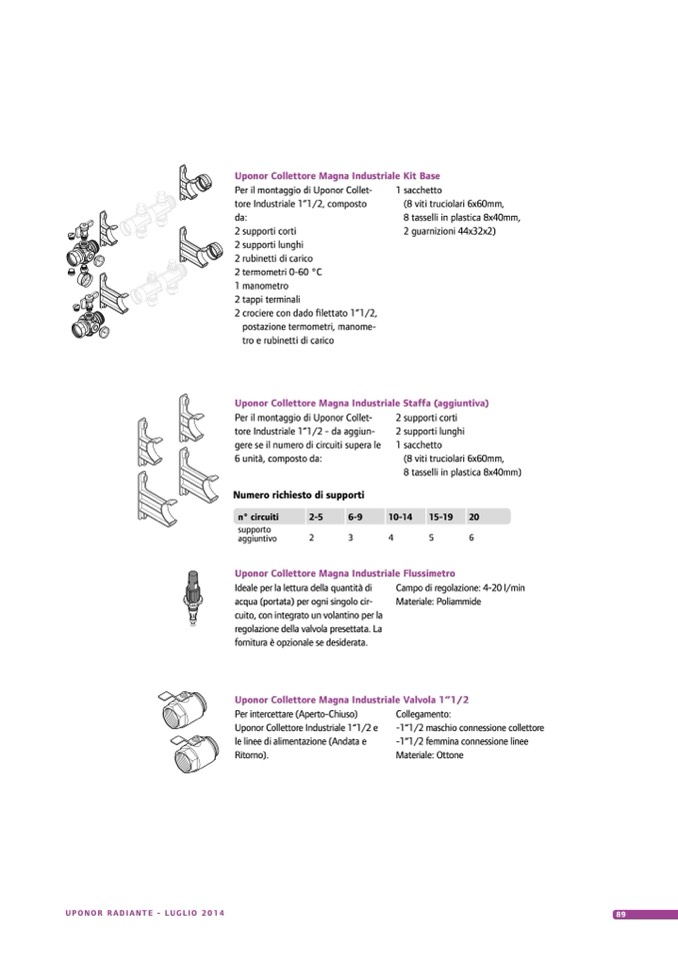

Uponor Collettore Magna Industriale Kit Base

Per il montaggio di Uponor Collet-

tore Industriale 1”1/2, composto

da:

2 supporti corti

2 supporti lunghi

2 rubinetti di carico

2 termometri 0-60 °C

1 manometro

2 tappi terminali

2 crociere con dado filettato 1”1/2,

postazione termometri, manome-

tro e rubinetti di carico

1 sacchetto

(8 viti truciolari 6x60mm,

8 tasselli in plastica 8x40mm,

2 guarnizioni 44x32x2)

Uponor Collettore Magna Industriale Staffa (aggiuntiva)

Per il montaggio di Uponor Collet-

tore Industriale 1”1/2 - da aggiun-

gere se il numero di circuiti supera le

6 unità, composto da:

Numero richiesto di supporti

n° circuiti

2-5

6-9

2 supporti corti

2 supporti lunghi

1 sacchetto

(8 viti truciolari 6x60mm,

8 tasselli in plastica 8x40mm)

10-14

15-19

20

supporto

aggiuntivo

2

3

4

5

6

Uponor Collettore Magna Industriale Flussimetro

Ideale per la lettura della quantità di

Campo di regolazione: 4-20 l/min

acqua (portata) per ogni singolo cir-

Materiale: Poliammide

cuito, con integrato un volantino per la

regolazione della valvola presettata. La

fornitura è opzionale se desiderata.

Uponor Collettore Magna Industriale Valvola 1”1/2

Per intercettare (Aperto-Chiuso)

Uponor Collettore Industriale 1“1/2 e

le linee di alimentazione (Andata e

Ritorno).

Collegamento:

-1“1/2 maschio connessione collettore

-1“1/2 femmina connessione linee

Materiale: Ottone
