07
ACCESSORI
ACCESSORI

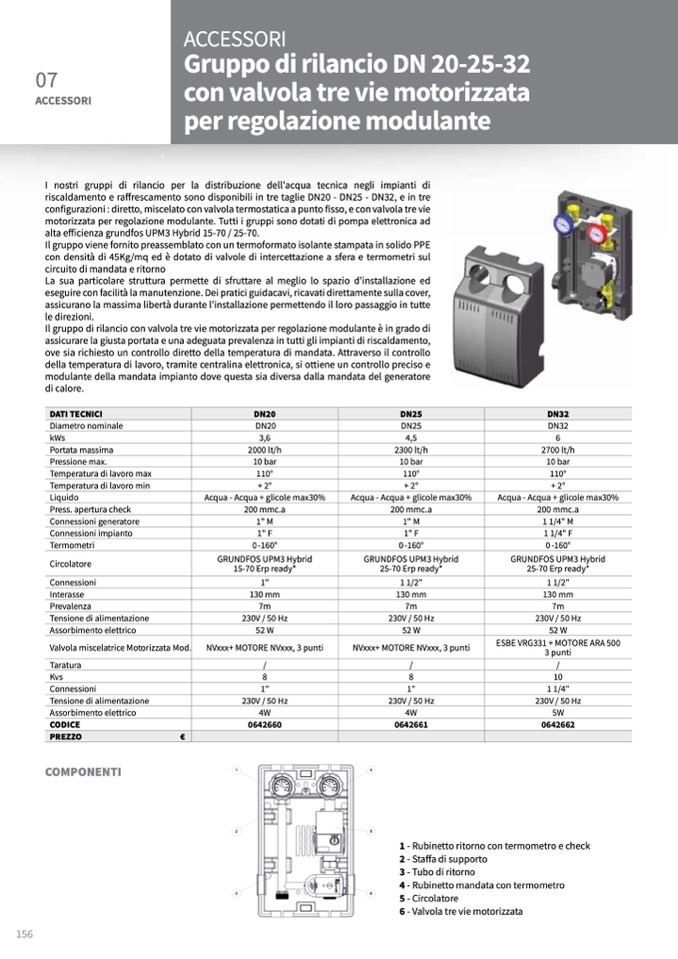

Gruppo di rilancio DN 20-25-32
con valvola tre vie motorizzata
per regolazione modulante
I nostri gruppi di rilancio per la distribuzione dell'acqua tecnica negli impianti di
riscaldamento e raffrescamento sono disponibili in tre taglie DN20 - DN25 - DN32, e in tre
configurazioni : diretto, miscelato con valvola termostatica a punto fisso, e con valvola tre vie
motorizzata per regolazione modulante. Tutti i gruppi sono dotati di pompa elettronica ad
alta efficienza grundfos UPM3 Hybrid 15-70 / 25-70.
Il gruppo viene fornito preassemblato con un termoformato isolante stampata in solido PPE
con densità di 45Kg/mq ed è dotato di valvole di intercettazione a sfera e termometri sul
circuito di mandata e ritorno
La sua particolare struttura permette di sfruttare al meglio lo spazio d’installazione ed
eseguire con facilità la manutenzione. Dei pratici guidacavi, ricavati direttamente sulla cover,
assicurano la massima libertà durante l’installazione permettendo il loro passaggio in tutte
le direzioni.
Il gruppo di rilancio con valvola tre vie motorizzata per regolazione modulante è in grado di
assicurare la giusta portata e una adeguata prevalenza in tutti gli impianti di riscaldamento,
ove sia richiesto un controllo diretto della temperatura di mandata. Attraverso il controllo
della temperatura di lavoro, tramite centralina elettronica, si ottiene un controllo preciso e
modulante della mandata impianto dove questa sia diversa dalla mandata del generatore
di calore.
DATI TECNICI
DN20
Diametro nominale
kWs
Portata massima
2700 lt/h
Pressione max.
10 bar
DN25
DN32
DN20
DN25
DN32
6
3,6
4,5
2000 lt/h
2300 lt/h
10 bar
10 bar
Temperatura di lavoro max
Temperatura di lavoro min
Liquido
Press. apertura check
Connessioni generatore
Connessioni impianto
Termometri
0 -160°
110°
110°
110°
+ 2°
Acqua - Acqua + glicole max30%
200 mmc.a
1 1/4" M
1 1/4" F
+ 2°
+ 2°
Acqua - Acqua + glicole max30%
Acqua - Acqua + glicole max30%
200 mmc.a
200 mmc.a
1" M
1" M
1" F
1" F
0 -160°
0 -160°
GRUNDFOS UPM3 Hybrid
25-70 Erp ready*
Connessioni
Interasse
Prevalenza
Tensione di alimentazione
Assorbimento elettrico
52 W
Circolatore
GRUNDFOS UPM3 Hybrid
15-70 Erp ready*
GRUNDFOS UPM3 Hybrid
25-70 Erp ready*
1"
1 1/2"
1 1/2"
130 mm
7m
230V / 50 Hz
130 mm
130 mm
7m
7m
230V / 50 Hz
230V / 50 Hz
52 W
52 W
ESBE VRG331 + MOTORE ARA 500
3 punti
Taratura
Kvs
Connessioni
Tensione di alimentazione
230V / 50 Hz
Assorbimento elettrico
5W
CODICE
0642662
Valvola miscelatrice Motorizzata Mod.
NVxxx+ MOTORE NVxxx, 3 punti
NVxxx+ MOTORE NVxxx, 3 punti
/
/
/
10
1 1/4"
8
8
1"
1"
230V / 50 Hz
230V / 50 Hz
4W
4W
0642660
0642661
PREZZO
€
156
COMPONENTI
1 - Rubinetto ritorno con termometro e check
2 - Staffa di supporto
3 - Tubo di ritorno
4 - Rubinetto mandata con termometro
5 - Circolatore
6 - Valvola tre vie motorizzata
