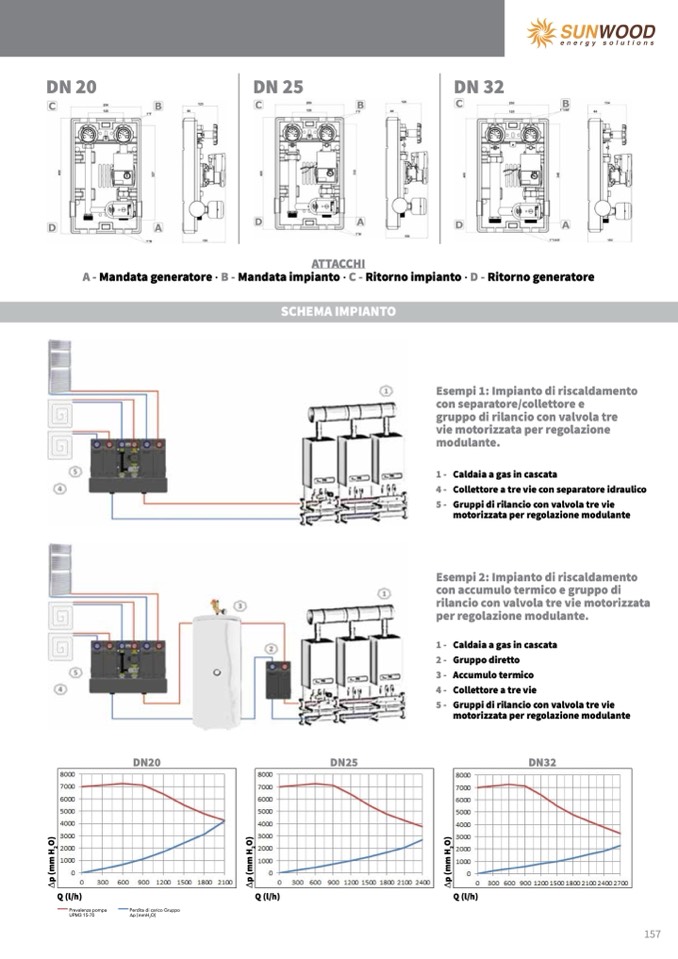

DN 20

DN 25

DN 32

ATTACCHI

A - Mandata generatore · B - Mandata impianto · C - Ritorno impianto · D - Ritorno generatore

SCHEMA IMPIANTO

Q (l/h)

Prevalenza pompa

UPM3 15-70

Q (l/h)

Q (l/h)

DN20

DN25

Perdita di carico Gruppo

Δp [mmH

2

O]

Esempi 1: Impianto di riscaldamento

con separatore/collettore e

gruppo di rilancio con valvola tre

vie motorizzata per regolazione

modulante.

1- Caldaia a gas in cascata

4- Collettore a tre vie con separatore idraulico

5- Gruppi di rilancio con valvola tre vie

motorizzata per regolazione modulante

Esempi 2: Impianto di riscaldamento

con accumulo termico e gruppo di

rilancio con valvola tre vie motorizzata

per regolazione modulante.

1- Caldaia a gas in cascata

2- Gruppo diretto

3- Accumulo termico

4- Collettore a tre vie

5- Gruppi di rilancio con valvola tre vie

motorizzata per regolazione modulante

DN32

157

Δ

p

(

m

m

H

2

O

)

Δ

p

(

m

m

H

2

O

)

Δ

p

(

m

m

H

2

O

)
