07

ACCESSORI

ACCESSORI

Centraline

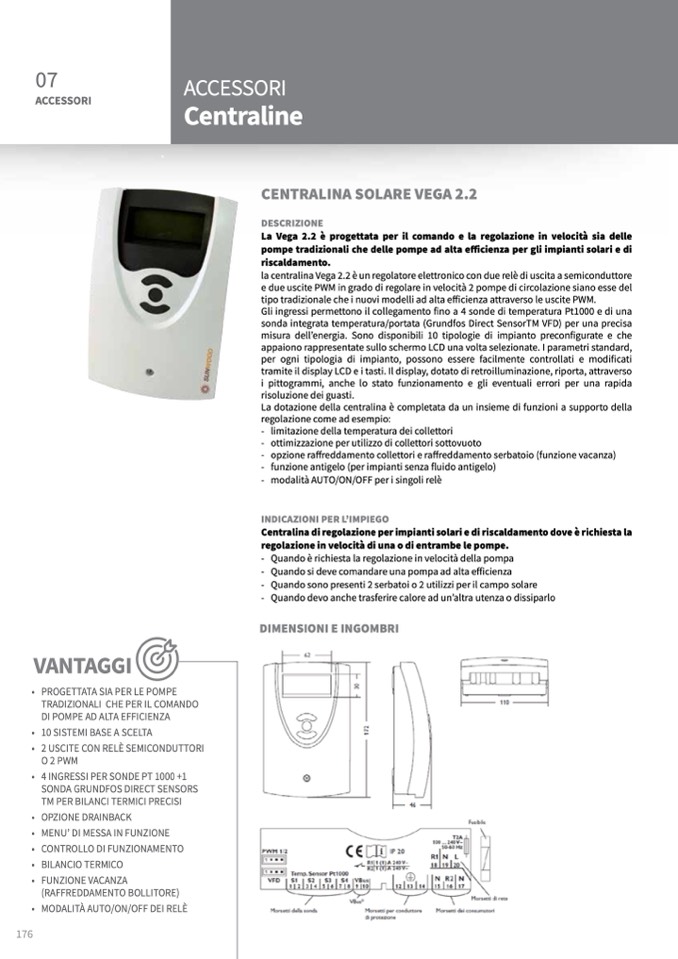

CENTRALINA SOLARE VEGA 2.2

DESCRIZIONE

La Vega 2.2 è progettata per il comando e la regolazione in velocità sia delle

pompe tradizionali che delle pompe ad alta efficienza per gli impianti solari e di

riscaldamento.

la centralina Vega 2.2 è un regolatore elettronico con due relè di uscita a semiconduttore

e due uscite PWM in grado di regolare in velocità 2 pompe di circolazione siano esse del

tipo tradizionale che i nuovi modelli ad alta efficienza attraverso le uscite PWM.

Gli ingressi permettono il collegamento fino a 4 sonde di temperatura Pt1000 e di una

sonda integrata temperatura/portata (Grundfos Direct SensorTM VFD) per una precisa

misura dell’energia. Sono disponibili 10 tipologie di impianto preconfigurate e che

appaiono rappresentate sullo schermo LCD una volta selezionate. I parametri standard,

per ogni tipologia di impianto, possono essere facilmente controllati e modificati

tramite il display LCD e i tasti. Il display, dotato di retroilluminazione, riporta, attraverso

i pittogrammi, anche lo stato funzionamento e gli eventuali errori per una rapida

risoluzione dei guasti.

La dotazione della centralina è completata da un insieme di funzioni a supporto della

regolazione come ad esempio:

- limitazione della temperatura dei collettori

- ottimizzazione per utilizzo di collettori sottovuoto

- opzione raffreddamento collettori e raffreddamento serbatoio (funzione vacanza)

- funzione antigelo (per impianti senza fluido antigelo)

- modalità AUTO/ON/OFF per i singoli relè

INDICAZIONI PER L’IMPIEGO

Centralina di regolazione per impianti solari e di riscaldamento dove è richiesta la

regolazione in velocità di una o di entrambe le pompe.

- Quando è richiesta la regolazione in velocità della pompa

- Quando si deve comandare una pompa ad alta efficienza

- Quando sono presenti 2 serbatoi o 2 utilizzi per il campo solare

- Quando devo anche trasferire calore ad un’altra utenza o dissiparlo

DIMENSIONI E INGOMBRI

DIMENSIONI E INGOMBRI

DIMENSIONI E INGOMBRI

VANTAGGI

• PROGETTATA SIA PER LE POMPE

TRADIZIONALI CHE PER IL COMANDO

DI POMPE AD ALTA EFFICIENZA

• 10 SISTEMI BASE A SCELTA

• 2 USCITE CON RELÈ SEMICONDUTTORI

O 2D

PI MWEMN S I O N I E I N G O M B R

I

• 4 INGRESSI PER SONDE PT 1000 +1

SONDA GRUNDFOS DIRECT SENSORS

TM PER BILANCI TERMICI PRECISI

• OPZIONE DRAINBACK

• MENU’ DI MESSA IN FUNZIONE

• CONTROLLO DI FUNZIONAMENTO

• BILANCIO TERMICO

• FUNZIONE VACANZA

(RAFFREDDAMENTO BOLLITORE)

• MODALITÀ AUTO/ON/OFF DEI RELÈ

176
