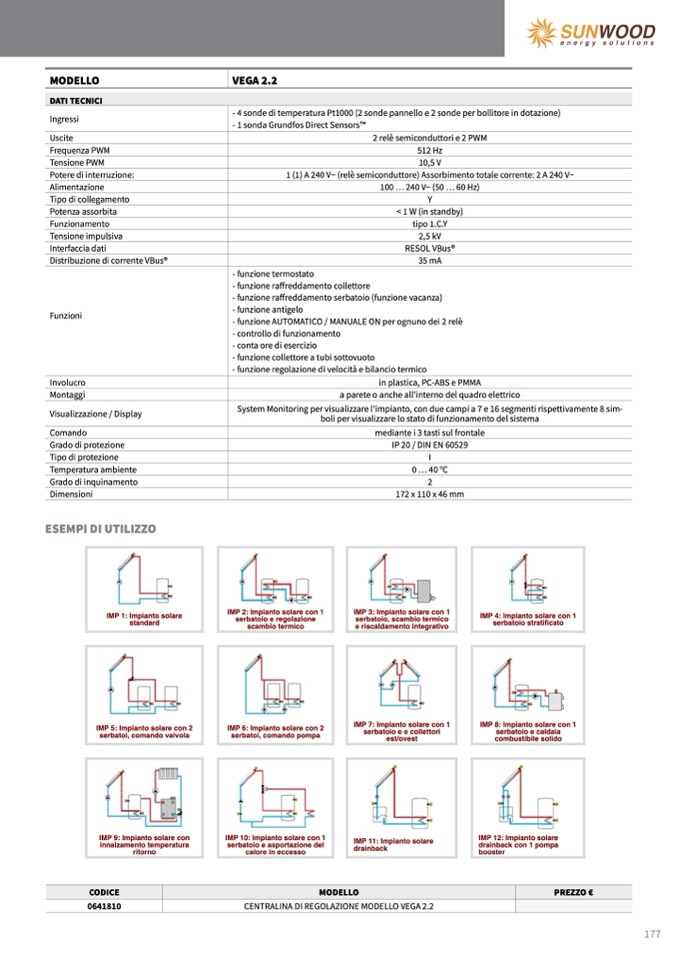

MODELLO

VEGA 2.2

DATI TECNICI

Ingressi

Uscite

Frequenza PWM

Tensione PWM

Potere di interruzione:

Alimentazione

Tipo di collegamento

Potenza assorbita

Funzionamento

Tensione impulsiva

Interfaccia dati

Distribuzione di corrente VBus®

Funzioni

Involucro

Montaggi

Visualizzazione / Display

Comando

Grado di protezione

Tipo di protezione

Temperatura ambiente

Grado di inquinamento

Dimensioni

-

-

-

-

-

-

-

-

-

-

-

4 sonde di temperatura Pt1000 (2 sonde pannello e 2 sonde per bollitore in dotazione)

1 sonda Grundfos Direct SensorsTM

2 relè semiconduttori e 2 PWM

512 Hz

10,5 V

1 (1) A 240 V~ (relè semiconduttore) Assorbimento totale corrente: 2 A 240 V~

100 ... 240 V~ (50 ... 60 Hz)

Y

< 1 W (in standby)

tipo 1.C.Y

2,5 kV

RESOL VBus®

35 mA

funzione termostato

funzione raffreddamento collettore

funzione raffreddamento serbatoio (funzione vacanza)

funzione antigelo

funzione AUTOMATICO / MANUALE ON per ognuno dei 2 relè

controllo di funzionamento

conta ore di esercizio

funzione collettore a tubi sottovuoto

funzione regolazione di velocità e bilancio termico

in plastica, PC-ABS e PMMA

a parete o anche all’interno del quadro elettrico

System Monitoring per visualizzare l’impianto, con due campi a 7 e 16 segmenti rispettivamente 8 sim-

boli per visualizzare lo stato di funzionamento del sistema

mediante i 3 tasti sul frontale

IP 20 / DIN EN 60529

I

0 ... 40 °C

2

172 x 110 x 46 mm

ESEMPI DI SCHEMI IDRAULICI

ESEMPI DI UTILIZZO

IMP 2: Impianto solare con 1

serbatoio e regolazione

scambio termico

IMP 3: Impianto solare con 1

serbatoio, scambio termico

e riscaldamento integrativo

IMP 1: Impianto solare

standard

IMP 4: Impianto solare con 1

serbatoio stratificato

IMP 7: Impianto solare con 1

serbatoio e e collettori

est/ovest

IMP 8: Impianto solare con 1

serbatoio e caldaia

combustibile solido

IMP 5: Impianto solare con 2

serbatoi, comando valvola

IMP 6: Impianto solare con 2

serbatoi, comando pompa

IMP 9: Impianto solare con

innalzamento temperatura

ritorno

IMP 10: Impianto solare con 1

serbatoio e asportazione del

calore in eccesso

IMP 11: Impianto solare

drainback

IMP 12: Impianto solare

drainback con 1 pompa

booster

CODICE

0641810

MODELLO

PREZZO €

CENTRALINA DI REGOLAZIONE MODELLO VEGA 2.2
