07

ACCESSORI

ACCESSORI

Centraline

VANTAGGI

• PROGETTATA SIA PER LE POMPE

TRADIZIONALI CHE PER IL COMANDO

DI POMPE AD ALTA EFFICIENZA

• PROGETTATA PER IMPIANTI SOLARI E

DI RISCALDAMENTO

• 4 USCITE CON RELÈ SEMICONDUTTORI

(2 PWM / 0-10 V) + 1 USCITA A BASSA

TENSIONE PRIVA DI POTENZIALE

• 8 INGRESSI PER SONDE PT1000, PT

500, KTY + 2 SONDE GRUNDFOS DIRECT

SENSORS TM PER BILANCI TERMICI

PRECISI + SENSORE DI RADIAZIONE +1

INGRESSO PER MISURAZIONE PORTATA

• ESPANDIBILE CON MODULI FINO A 21

SONDE, 15 RELÈ

• OPZIONE DRAINBACK

• MENU’ DI MESSA IN FUNZIONE

• CONTROLLO DI FUNZIONAMENTO

• FUNZIONE VACANZA

(RAFFREDDAMENTO BOLLITORE)

• MODALITÀ AUTO/ON/OFF DEI RELE’

• SLOT SCHEDA SD (ANCHE PER

CONFIGURAZIONE AUTOMATICA)

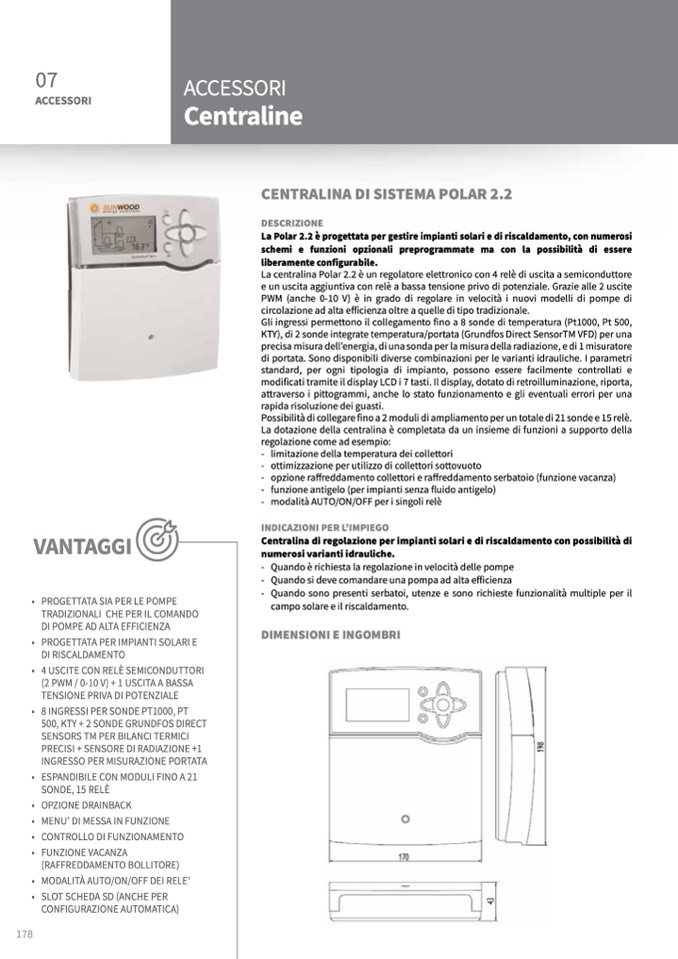

CENTRALINA DI SISTEMA POLAR 2.2

DESCRIZIONE

La Polar 2.2 è progettata per gestire impianti solari e di riscaldamento, con numerosi

schemi e funzioni opzionali preprogrammate ma con la possibilità di essere

liberamente configurabile.

La centralina Polar 2.2 è un regolatore elettronico con 4 relè di uscita a semiconduttore

e un uscita aggiuntiva con relè a bassa tensione privo di potenziale. Grazie alle 2 uscite

PWM (anche 0-10 V) è in grado di regolare in velocità i nuovi modelli di pompe di

circolazione ad alta efficienza oltre a quelle di tipo tradizionale.

Gli ingressi permettono il collegamento fino a 8 sonde di temperatura (Pt1000, Pt 500,

KTY), di 2 sonde integrate temperatura/portata (Grundfos Direct SensorTM VFD) per una

precisa misura dell’energia, di una sonda per la misura della radiazione, e di 1 misuratore

di portata. Sono disponibili diverse combinazioni per le varianti idrauliche. I parametri

standard, per ogni tipologia di impianto, possono essere facilmente controllati e

modificati tramite il display LCD i 7 tasti. Il display, dotato di retroilluminazione, riporta,

attraverso i pittogrammi, anche lo stato funzionamento e gli eventuali errori per una

rapida risoluzione dei guasti.

Possibilità di collegare fino a 2 moduli di ampliamento per un totale di 21 sonde e 15 relè.

La dotazione della centralina è completata da un insieme di funzioni a supporto della

regolazione come ad esempio:

- limitazione della temperatura dei collettori

- ottimizzazione per utilizzo di collettori sottovuoto

- opzione raffreddamento collettori e raffreddamento serbatoio (funzione vacanza)

- funzione antigelo (per impianti senza fluido antigelo)

- modalità AUTO/ON/OFF per i singoli relè

INDICAZIONI PER L’IMPIEGO

Centralina di regolazione per impianti solari e di riscaldamento con possibilità di

numerosi varianti idrauliche.

- Quando è richiesta la regolazione in velocità delle pompe

- Quando si deve comandare una pompa ad alta efficienza

- Quando sono presenti serbatoi, utenze e sono richieste funzionalit

à multiple per il

campo solare e il riscaldamento.

DIMENSIONI E INGOMBRI

DIMENSIONI E INGOMBRI

178
