09

APPLICAZIONI

RISCALDAMENTO E

RAFFRESCAMENTO

RADIANTE

Pannelli Radianti a soffitto

per riscaldamento e raffreddamento

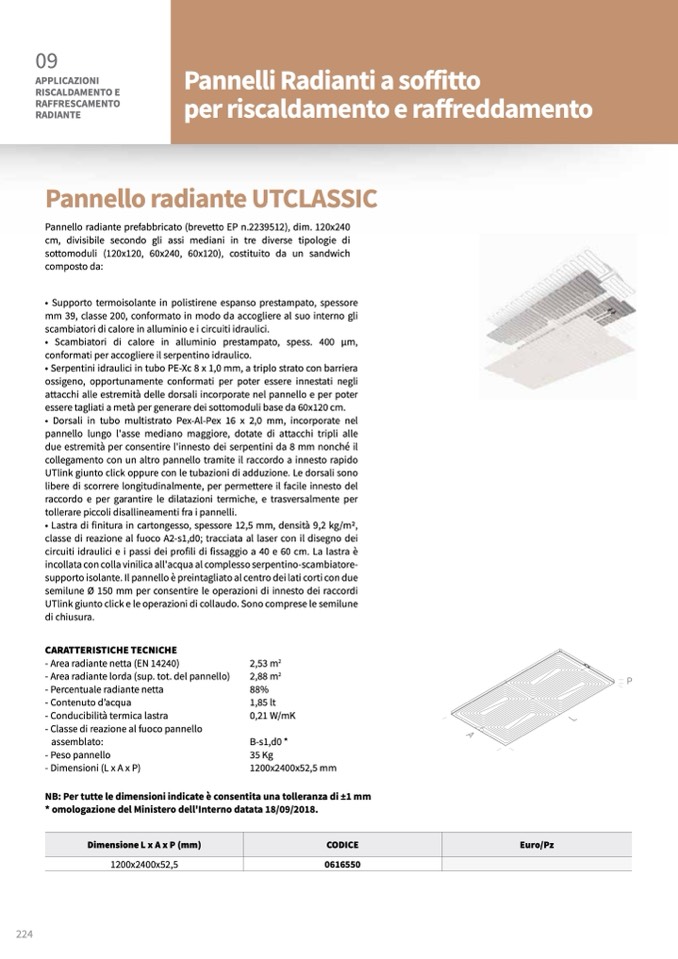

Pannello radiante UTCLASSIC

Pannello radiante prefabbricato (brevetto EP n.2239512), dim. 120x240

cm, divisibile secondo gli assi mediani in tre diverse tipologie di

sottomoduli (120x120, 60x240, 60x120), costituito da un sandwich

composto da:

• Supporto termoisolante in polistirene espanso prestampato, spessore

mm 39, classe 200, conformato in modo da accogliere al suo interno gli

scambiatori di calore in alluminio e i circuiti idraulici.

• Scambiatori di calore in alluminio prestampato, spess. 400 μm,

conformati per accogliere il serpentino idraulico.

• Serpentini idraulici in tubo PE-Xc 8 x 1,0 mm, a triplo strato con barriera

ossigeno, opportunamente conformati per poter essere innestati negli

attacchi alle estremità delle dorsali incorporate nel pannello e per poter

essere tagliati a metà per generare dei sottomoduli base da 60x120 cm.

• Dorsali in tubo multistrato Pex-Al-Pex 16 x 2,0 mm, incorporate nel

pannello lungo l'asse mediano maggiore, dotate di attacchi tripli alle

due estremità per consentire l'innesto dei serpentini da 8 mm nonché il

collegamento con un altro pannello tramite il raccordo a innesto rapido

UTlink giunto click oppure con le tubazioni di adduzione. Le dorsali sono

libere di scorrere longitudinalmente, per permettere il facile innesto del

raccordo e per garantire le dilatazioni termiche, e trasversalmente per

tollerare piccoli disallineamenti fra i pannelli.

• Lastra di finitura in cartongesso, spessore 12,5 mm, densità 9,2 kg/m2,

classe di reazione al fuoco A2-s1,d0; tracciata al laser con il disegno dei

circuiti idraulici e i passi dei profili di fissaggio a 40 e 60 cm. La lastra è

incollata con colla vinilica all'acqua al complesso serpentino-scambiatore-

supporto isolante. Il pannello è preintagliato al centro dei lati corti con due

semilune Ø 150 mm per consentire le operazioni di innesto dei raccordi

UTlink giunto click e le operazioni di collaudo. Sono comprese le semilune

di chiusura.

CARATTERISTICHE TECNICHE

- Area radiante netta (EN 14240)

- Area radiante lorda (sup. tot. del pannello)

- Percentuale radiante netta

- Contenuto d’acqua

- Conducibilità termica lastra

- Classe di reazione al fuoco pannello

assemblato:

- Peso pannello

- Dimensioni (L x A x P)

2,53 m

2

2,88 m

2

88%

1,85 lt

0,21 W/mK

B-s1,d0 *

35 Kg

1200x2400x52,5 mm

P

NB: Per tutte le dimensioni indicate è consentita una tolleranza di ±1 mm

* omologazione del Ministero dell'Interno datata 18/09/2018.

1200x2400x52,5

224

Dimensione L x A x P (mm)

CODICE

Euro/Pz

0616550

L

A
