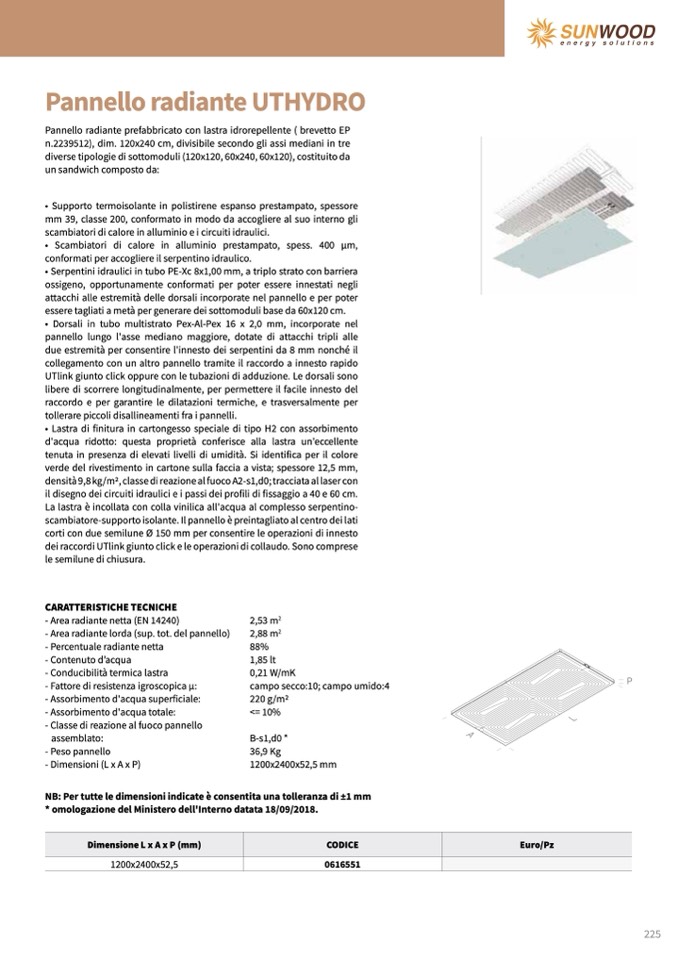

Pannello radiante UTHYDRO

Pannello radiante prefabbricato con lastra idrorepellente ( brevetto EP

n.2239512), dim. 120x240 cm, divisibile secondo gli assi mediani in tre

diverse tipologie di sottomoduli (120x120, 60x240, 60x120), costituito da

un sandwich composto da:

• Supporto termoisolante in polistirene espanso prestampato, spessore

mm 39, classe 200, conformato in modo da accogliere al suo interno gli

scambiatori di calore in alluminio e i circuiti idraulici.

• Scambiatori di calore in alluminio prestampato, spess. 400 μm,

conformati per accogliere il serpentino idraulico.

• Serpentini idraulici in tubo PE-Xc 8x1,00 mm, a triplo strato con barriera

ossigeno, opportunamente conformati per poter essere innestati negli

attacchi alle estremità delle dorsali incorporate nel pannello e per poter

essere tagliati a metà per generare dei sottomoduli base da 60x120 cm.

• Dorsali in tubo multistrato Pex-Al-Pex 16 x 2,0 mm, incorporate nel

pannello lungo l'asse mediano maggiore, dotate di attacchi tripli alle

due estremità per consentire l'innesto dei serpentini da 8 mm nonché il

collegamento con un altro pannello tramite il raccordo a innesto rapido

UTlink giunto click oppure con le tubazioni di adduzione. Le dorsali sono

libere di scorrere longitudinalmente, per permettere il facile innesto del

raccordo e per garantire le dilatazioni termiche, e trasversalmente per

tollerare piccoli disallineamenti fra i pannelli.

• Lastra di finitura in cartongesso speciale di tipo H2 con assorbimento

d'acqua ridotto: questa proprietà conferisce alla lastra un'eccellente

tenuta in presenza di elevati livelli di umidità. Si identifica per il colore

verde del rivestimento in cartone sulla faccia a vista; spessore 12,5 mm,

densità 9,8 kg/m2, classe di reazione al fuoco A2-s1,d0; tracciata al laser con

il disegno dei circuiti idraulici e i passi dei profili di fissaggio a 40 e 60 cm.

La lastra è incollata con colla vinilica all'acqua al complesso serpentino-

scambiatore-supporto isolante. Il pannello è preintagliato al centro dei lati

corti con due semilune Ø 150 mm per consentire le operazioni di innesto

dei raccordi UTlink giunto click e le operazioni di collaudo. Sono comprese

le semilune di chiusura.

CARATTERISTICHE TECNICHE

- Area radiante netta (EN 14240)

- Area radiante lorda (sup. tot. del pannello)

- Percentuale radiante netta

- Contenuto d’acqua

- Conducibilità termica lastra

- Fattore di resistenza igroscopica μ:

- Assorbimento d'acqua superficiale:

- Assorbimento d'acqua totale:

- Classe di reazione al fuoco pannello

assemblato:

- Peso pannello

- Dimensioni (L x A x P)

2,53 m

2

2,88 m

2

88%

1,85 lt

0,21 W/mK

campo secco:10; campo umido:4

220 g/m2

<= 10%

B-s1,d0 *

36,9 Kg

1200x2400x52,5 mm

P

NB: Per tutte le dimensioni indicate è consentita una tolleranza di ±1 mm

* omologazione del Ministero dell'Interno datata 18/09/2018.

1200x2400x52,5

Dimensione L x A x P (mm)

CODICE

Euro/Pz

0616551

225

L
