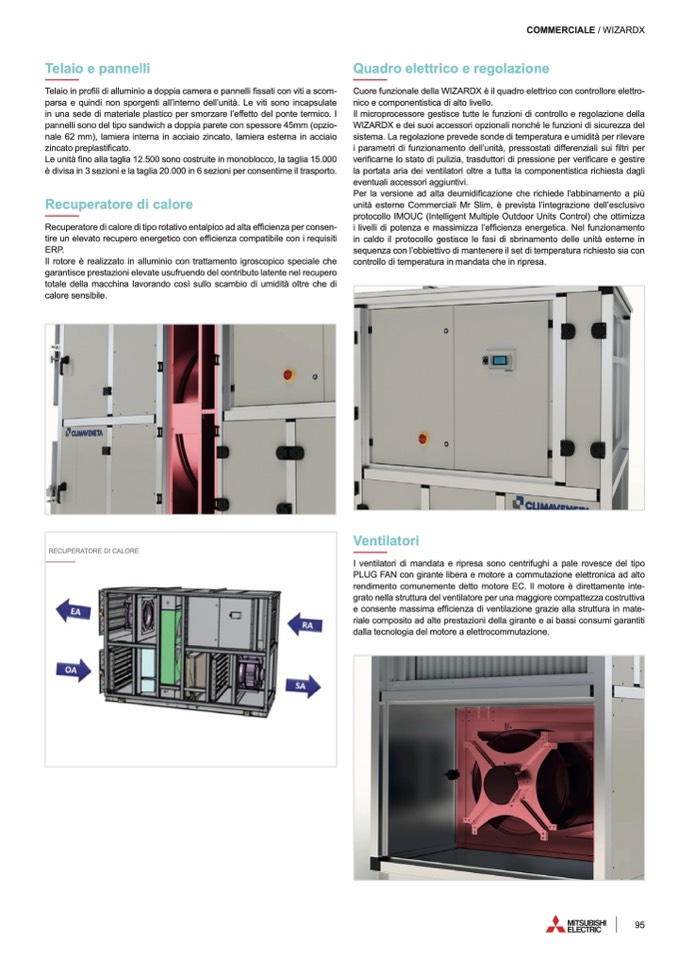

Telaio e pannelli

Telaio in profili di alluminio a doppia camera e pannelli fissati con viti a scom-

parsa e quindi non sporgenti all’interno dell’unità. Le viti sono incapsulate

in una sede di materiale plastico per smorzare l’effetto del ponte termico. I

pannelli sono del tipo sandwich a doppia parete con spessore 45mm (opzio-

nale 62 mm), lamiera interna in acciaio zincato, lamiera esterna in acciaio

zincato preplastificato.

Le unità fino alla taglia 12.500 sono costruite in monoblocco, la taglia 15.000

è divisa in 3 sezioni e la taglia 20.000 in 6 sezioni per consentirne il trasporto.

Recuperatore di calore

Recuperatore di calore di tipo rotativo entalpico ad alta efficienza per consen-

tire un elevato recupero energetico con efficienza compatibile con i requisiti

ERP.

Il rotore è realizzato in alluminio con trattamento igroscopico speciale che

garantisce prestazioni elevate usufruendo del contributo latente nel recupero

totale della macchina lavorando così sullo scambio di umidità oltre che di

calore sensibile.

COMMERCIALE / WIZARDX

Quadro elettrico e regolazione

Cuore funzionale della WIZARDX è il quadro elettrico con controllore elettro-

nico e componentistica di alto livello.

Il microprocessore gestisce tutte le funzioni di controllo e regolazione della

WIZARDX e dei suoi accessori opzionali nonché le funzioni di sicurezza del

sistema. La regolazione prevede sonde di temperatura e umidità per rilevare

i parametri di funzionamento dell’unità, pressostati differenziali sui filtri per

verificarne lo stato di pulizia, trasduttori di pressione per verificare e gestire

la portata aria dei ventilatori oltre a tutta la componentistica richiesta dagli

eventuali accessori aggiuntivi.

Per la versione ad alta deumidificazione che richiede l'abbinamento a più

unità esterne Commerciali Mr Slim, è prevista l’integrazione dell’esclusivo

protocollo IMOUC (Intelligent Multiple Outdoor Units Control) che ottimizza

i livelli di potenza e massimizza l’efficienza energetica. Nel funzionamento

in caldo il protocollo gestisce le fasi di sbrinamento delle unità esterne in

sequenza con l’obbiettivo di mantenere il set di temperatura richiesto sia con

controllo di temperatura in mandata che in ripresa.

Ventilatori

I ventilatori di mandata e ripresa sono centrifughi a pale rovesce del tipo

PLUG FAN con girante libera e motore a commutazione elettronica ad alto

rendimento comunemente detto motore EC. Il motore è direttamente inte-

grato nella struttura del ventilatore per una maggiore compattezza costruttiva

e consente massima efficienza di ventilazione grazie alla struttura in mate-

riale composito ad alte prestazioni della girante e ai bassi consumi garantiti

dalla tecnologia del motore a elettrocommutazione.

RECUPERATORE DI CALORE

95
