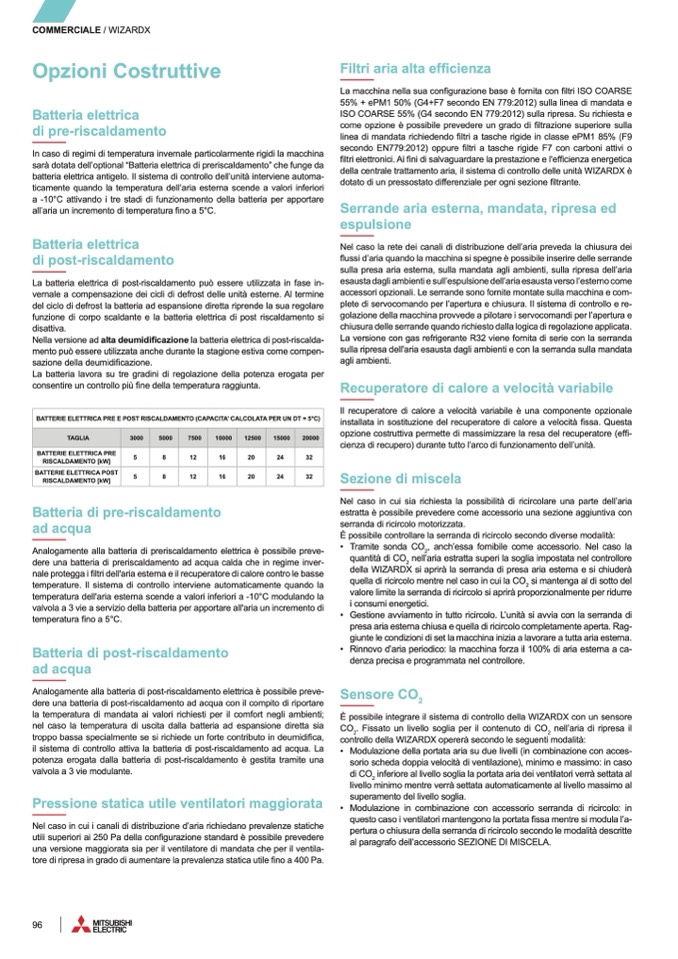

COMMERCIALE / WIZARDX
Opzioni Costruttive
Batteria elettrica
di pre-riscaldamento
In caso di regimi di temperatura invernale particolarmente rigidi la macchina
sarà dotata dell’optional “Batteria elettrica di preriscaldamento” che funge da
batteria elettrica antigelo. Il sistema di controllo dell’unit
à interviene automa-
ticamente quando la temperatura dell’aria esterna scende a valori inferiori
a -10°C attivando i tre stadi di funzionamento della batteria per apportare
all’aria un incremento di temperatura fino a 5°C.
Batteria elettrica
di post-riscaldamento
La batteria elettrica di post-riscaldamento pu
ò essere utilizzata in fase in-
vernale a compensazione dei cicli di defrost delle unit
à esterne. Al termine
del ciclo di defrost la batteria ad espansione diretta riprende la sua regolare
funzione di corpo scaldante e la batteria elettrica di post riscaldamento si
disattiva.
Nella versione ad alta deumidificazione la batteria elettrica di post-riscalda-
mento può essere utilizzata anche durante la stagione estiva come compen-
sazione della deumidificazione.
La batteria lavora su tre gradini di regolazione della potenza erogata per
consentire un controllo più fine della temperatura raggiunta.
Batteria di pre-riscaldamento
ad acqua
Analogamente alla batteria di preriscaldamento elettrica
è possibile preve-
dere una batteria di preriscaldamento ad acqua calda che in regime inver-
nale protegga i filtri dell'aria esterna e il recuperatore di calore contro le basse
temperature. Il sistema di controllo interviene automaticamente quando la
temperatura dell'aria esterna scende a valori inferiori a -10°C modulando la
valvola a 3 vie a servizio della batteria per apportare all'aria un incremento di
temperatura fino a 5°C.
Filtri aria alta efficienza
La macchina nella sua configurazione base è fornita con filtri ISO COARSE
55% + ePM1 50% (G4+F7 secondo EN 779:2012) sulla linea di mandata e
ISO COARSE 55% (G4 secondo EN 779:2012) sulla ripresa. Su richiesta e
come opzione è possibile prevedere un grado di filtrazione superiore sulla
linea di mandata richiedendo filtri a tasche rigide in classe ePM1 85% (F9
secondo EN779:2012) oppure filtri a tasche rigide F7 con carboni attivi o
filtri elettronici. Ai fini di salvaguardare la prestazione e l'efficienza energetica
della centrale trattamento aria, il sistema di controllo delle unità WIZARDX è
dotato di un pressostato differenziale per ogni sezione filtrante.
Serrande aria esterna, mandata, ripresa ed
espulsione
Nel caso la rete dei canali di distribuzione dell’aria preveda la chiusura dei
flussi d’aria quando la macchina si spegne è possibile inserire delle serrande
sulla presa aria esterna, sulla mandata agli ambienti, sulla ripresa dell’aria
esausta dagli ambienti e sull’espulsione dell’aria esausta verso l’esterno come
accessori opzionali. Le serrande sono fornite montate sulla macchina e com-
plete di servocomando per l’apertura e chiusura. Il sistema di controllo e re-
golazione della macchina provvede a pilotare i servocomandi per l’apertura e
chiusura delle serrande quando richiesto dalla logica di regolazione applicata.
La versione con gas refrigerante R32 viene fornita di serie con la serranda
sulla ripresa dell'aria esausta dagli ambienti e con la serranda sulla mandata
agli ambienti.
Recuperatore di calore a velocità variabile
Il recuperatore di calore a velocità variabile è una componente opzionale
installata in sostituzione del recuperatore di calore a velocità fissa. Questa
opzione costruttiva permette di massimizzare la resa del recuperatore (effi-
cienza di recupero) durante tutto l’arco di funzionamento dell’unità.
Sezione di miscela
Nel caso in cui sia richiesta la possibilità di ricircolare una parte dell’aria
estratta è possibile prevedere come accessorio una sezione aggiuntiva con
serranda di ricircolo motorizzata.
È possibile controllare la serranda di ricircolo secondo diverse modalità:
• Tramite sonda CO
2
, anch’essa fornibile come accessorio. Nel caso la
quantità di CO
2
nell’aria estratta superi la soglia impostata nel controllore
della WIZARDX si aprirà la serranda di presa aria esterna e si chiuderà
quella di ricircolo mentre nel caso in cui la CO
2
si mantenga al di sotto del
valore limite la serranda di ricircolo si aprirà proporzionalmente per ridurre
i consumi energetici.
• Gestione avviamento in tutto ricircolo. L’unità si avvia con la serranda di
presa aria esterna chiusa e quella di ricircolo completamente aperta. Rag-
giunte le condizioni di set la macchina inizia a lavorare a tutta aria esterna.
• Rinnovo d’aria periodico: la macchina forza il 100% di aria esterna a ca-
denza precisa e programmata nel controllore.
Sensore CO
2
È possibile integrare il sistema di controllo della WIZARDX con un sensore
CO
2
. Fissato un livello soglia per il contenuto di CO
2
nell’aria di ripresa il
controllo della WIZARDX opererà secondo le seguenti modalità:
• Modulazione della portata aria su due livelli (in combinazione con acces-
sorio scheda doppia velocità di ventilazione), minimo e massimo: in caso
di CO
2
inferiore al livello soglia la portata aria dei ventilatori verrà settata al
livello minimo mentre verrà settata automaticamente al livello massimo al
superamento del livello soglia.
• Modulazione in combinazione con accessorio serranda di ricircolo: in
questo caso i ventilatori mantengono la portata fissa mentre si modula l’a-
pertura o chiusura della serranda di ricircolo secondo le modalità descritte
al paragrafo dell’accessorio SEZIONE DI MISCELA.
BATTERIE ELETTRICA PRE E POST RISCALDAMENTO (CAPACITA’ CALCOLATA PER UN DT = 5°C)
TAGLIA
3000
5000
7500
10000
12500
15000
20000
BATTERIE ELETTRICA PRE
RISCALDAMENTO [kW]
5
8
12
16
20
24
32
BATTERIE ELETTRICA POST
RISCALDAMENTO [kW]
5
8
12
16
20
24
32
Batteria di post-riscaldamento
ad acqua
Analogamente alla batteria di post-riscaldamento elettrica è possibile preve-
dere una batteria di post-riscaldamento ad acqua con il compito di riportare
la temperatura di mandata ai valori richiesti per il comfort negli ambienti;
nel caso la temperatura di uscita dalla batteria ad espansione diretta sia
troppo bassa specialmente se si richiede un forte contributo in deumidifica,
il sistema di controllo attiva la batteria di post-riscaldamento ad acqua. La
potenza erogata dalla batteria di post-riscaldamento
è gestita tramite una
valvola a 3 vie modulante.
Pressione statica utile ventilatori maggiorata
Nel caso in cui i canali di distribuzione d’aria richiedano prevalenze statiche
utili superiori ai 250 Pa della configurazione standard
è possibile prevedere
una versione maggiorata sia per il ventilatore di mandata che per il ventila-
tore di ripresa in grado di aumentare la prevalenza statica utile fino a 400 Pa.
96
