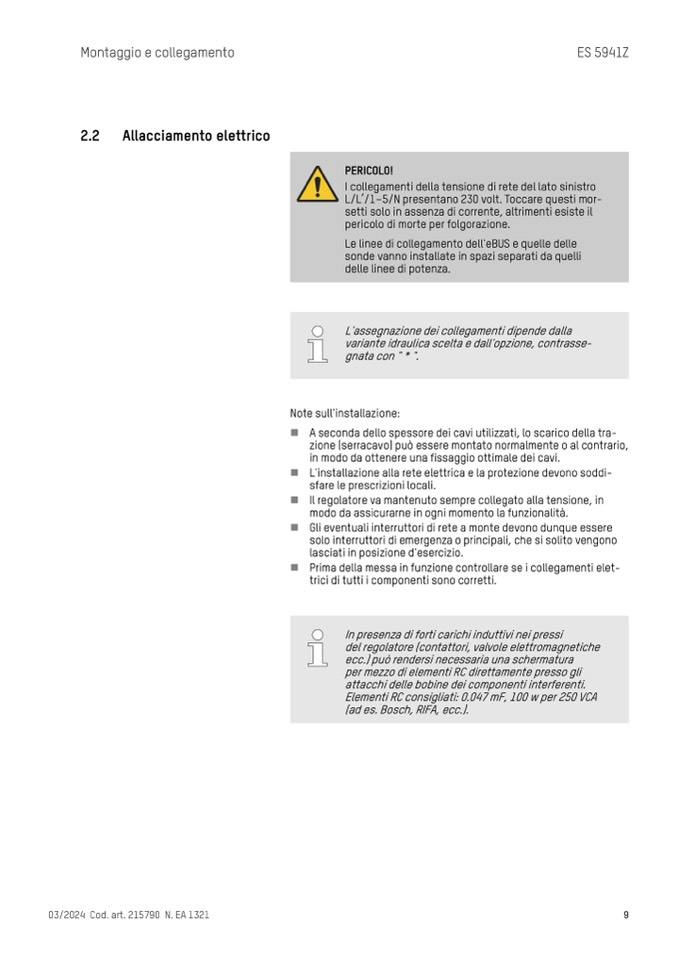

Montaggio e collegamento

ES 5941Z

2.2

Allacciamento elettrico

PERICOLO!

I collegamenti della tensione di rete del lato sinistro

L/L’/1–5/N presentano 230 volt. Toccare questi mor-

setti solo in assenza di corrente, altrimenti esiste il

pericolo di morte per folgorazione.

Le linee di collegamento dell'eBUS e quelle delle

sonde vanno installate in spazi separati da quelli

delle linee di potenza.

L'assegnazione dei collegamenti dipende dalla

variante idraulica scelta e dall'opzione, contrasse-

gnata con " * ".

Note sull'installazione:

n A seconda dello spessore dei cavi utilizzati, lo scarico della tra-

zione (serracavo) può essere montato normalmente o al contrario,

in modo da ottenere una fissaggio ottimale dei cavi.

n L'installazione alla rete elettrica e la protezione devono soddi-

sfare le prescrizioni locali.

n Il regolatore va mantenuto sempre collegato alla tensione, in

modo da assicurarne in ogni momento la funzionalità.

n Gli eventuali interruttori di rete a monte devono dunque essere

solo interruttori di emergenza o principali, che si solito vengono

lasciati in posizione d'esercizio.

n Prima della messa in funzione controllare se i collegamenti elet-

trici di tutti i componenti sono corretti.

In presenza di forti carichi induttivi nei pressi

del regolatore (contattori, valvole elettromagnetiche

ecc.) può rendersi necessaria una schermatura

per mezzo di elementi RC direttamente presso gli

attacchi delle bobine dei componenti interferenti.

Elementi RC consigliati: 0.047 mF, 100 w per 250 VCA

(ad es. Bosch, RIFA, ecc.).
