ES 5941Z

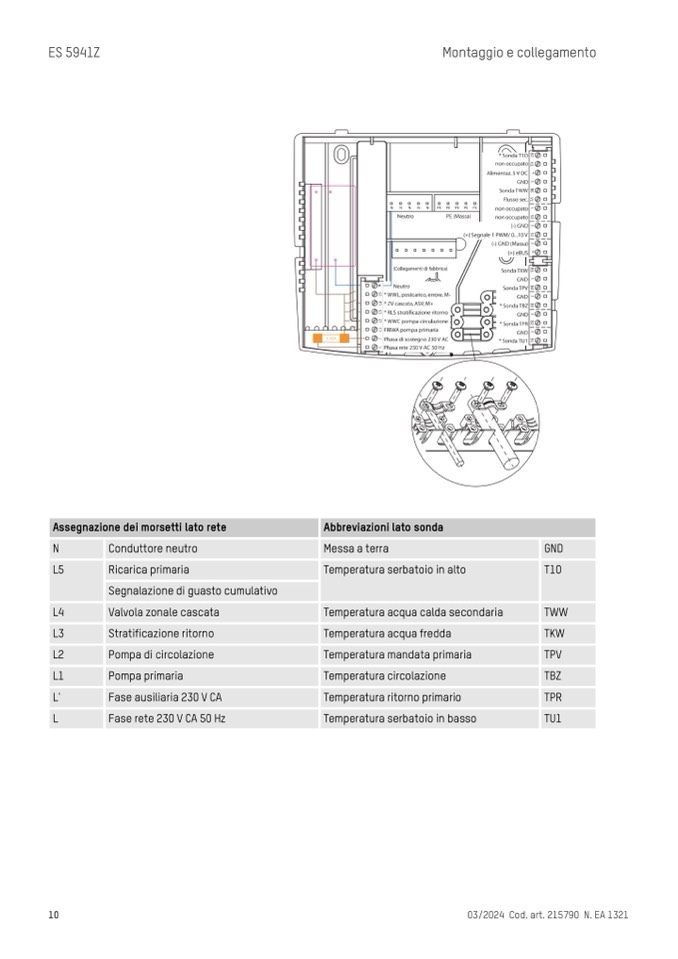

Montaggio e collegamento

Assegnazione dei morsetti lato rete

Abbreviazioni lato sonda

N

Conduttore neutro

Messa a terra

GND

L5

Ricarica primaria

Temperatura serbatoio in alto

T1O

Segnalazione di guasto cumulativo

L4

Valvola zonale cascata

Temperatura acqua calda secondaria

TWW

L3

Stratificazione ritorno

Temperatura acqua fredda

TKW

L2

Pompa di circolazione

Temperatura mandata primaria

TPV

L1

Pompa primaria

Temperatura circolazione

TBZ

L'

Fase ausiliaria 230 V CA

Temperatura ritorno primario

TPR

L

Fase rete 230 V CA 50 Hz

Temperatura serbatoio in basso

TU1

10

03/2024 Cod. art. 215790 N. EA 1321
