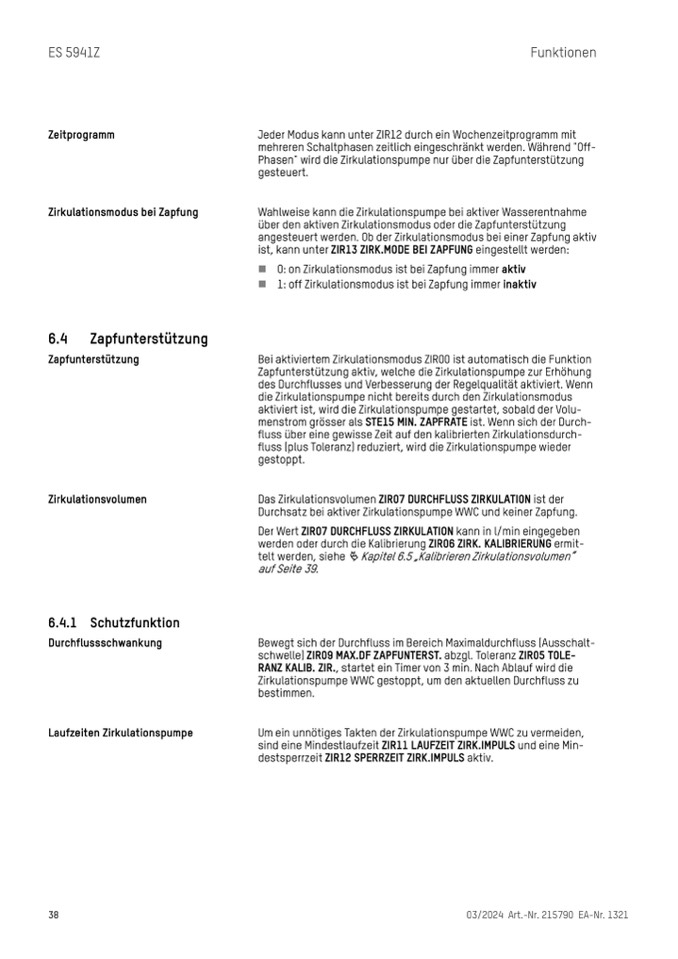

ES 5941Z

Funktionen

Zeitprogramm

Zirkulationsmodus bei Zapfung

6.4

Zapfunterstützung

Zapfunterstützung

Zirkulationsvolumen

6.4.1 Schutzfunktion

Durchflussschwankung

Laufzeiten Zirkulationspumpe

Jeder Modus kann unter ZIR12 durch ein Wochenzeitprogramm mit

mehreren Schaltphasen zeitlich eingeschr

änkt werden. Während "Off-

Phasen" wird die Zirkulationspumpe nur

über die Zapfunterst

ützung

gesteuert.

Wahlweise kann die Zirkulationspumpe bei aktiver Wasserentnahme

über den aktiven Zirkulationsmodus oder die Zapfunterstützung

angesteuert werden. Ob der Zirkulationsmodus bei einer Zapfung aktiv

ist, kann unter ZIR13 ZIRK.MODE BEI ZAPFUNG eingestellt werden:

n 0: on Zirkulationsmodus ist bei Zapfung immer aktiv

n 1: off Zirkulationsmodus ist bei Zapfung immer inaktiv

Bei aktiviertem Zirkulationsmodus ZIR00 ist automatisch die Funktion

Zapfunterst

ützung aktiv, welche die Zirkulationspumpe zur Erhöhung

des Durchflusses und Verbesserung der Regelqualität aktiviert. Wenn

die Zirkulationspumpe nicht bereits durch den Zirkulationsmodus

aktiviert ist, wird die Zirkulationspumpe gestartet, sobald der Volu-

menstrom gr

össer als STE15 MIN. ZAPFRATE ist. Wenn sich der Durch-

fluss

über eine gewisse Zeit auf den kalibrierten Zirkulationsdurch-

fluss (plus Toleranz) reduziert, wird die Zirkulationspumpe wieder

gestoppt.

Das Zirkulationsvolumen ZIR07 DURCHFLUSS ZIRKULATION ist der

Durchsatz bei aktiver Zirkulationspumpe WWC und keiner Zapfung.

Der Wert ZIR07 DURCHFLUSS ZIRKULATION kann in l/min eingegeben

werden oder durch die Kalibrierung ZIR06 ZIRK. KALIBRIERUNG ermit-

telt werden, siehe Ä Kapitel 6.5 „Kalibrieren Zirkulationsvolumen“

auf Seite 39.

Bewegt sich der Durchfluss im Bereich Maximaldurchfluss (Ausschalt-

schwelle) ZIR09 MAX.DF ZAPFUNTERST. abzgl. Toleranz ZIR05 TOLE-

RANZ KALIB. ZIR., startet ein Timer von 3 min. Nach Ablauf wird die

Zirkulationspumpe WWC gestoppt, um den aktuellen Durchfluss zu

bestimmen.

Um ein unnötiges Takten der Zirkulationspumpe WWC zu vermeiden,

sind eine Mindestlaufzeit ZIR11 LAUFZEIT ZIRK.IMPULS und eine Min-

destsperrzeit ZIR12 SPERRZEIT ZIRK.IMPULS aktiv.

38

03/2024 Art.-Nr. 215790 EA-Nr. 1321
