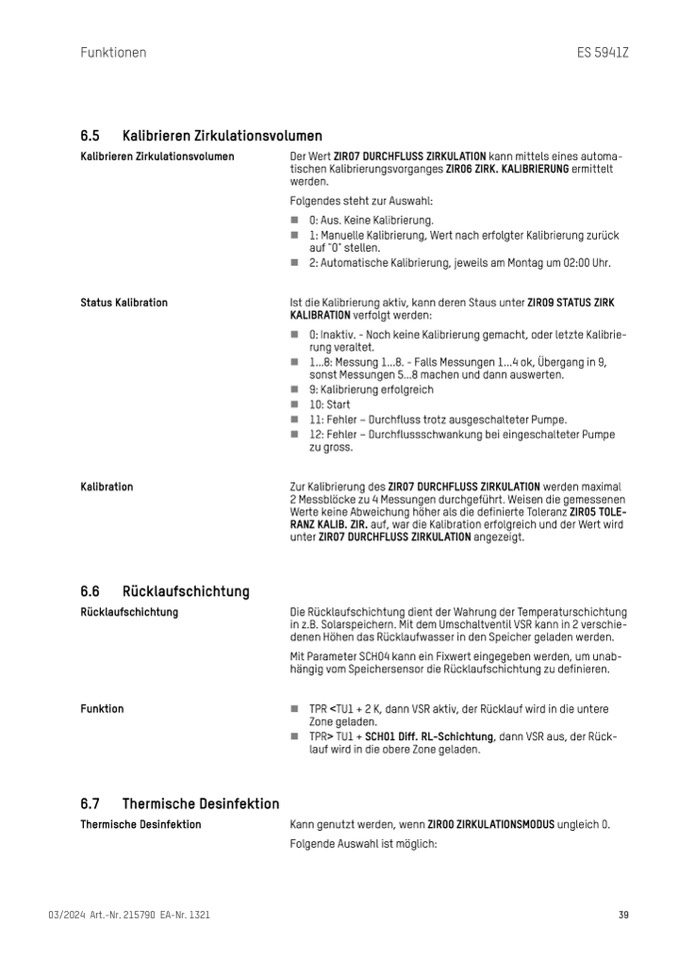

Funktionen
ES 5941Z
6.5
Kalibrieren Zirkulationsvolumen
Kalibrieren Zirkulationsvolumen
Status Kalibration
Der Wert ZIR07 DURCHFLUSS ZIRKULATION kann mittels eines automa-
tischen Kalibrierungsvorganges ZIR06 ZIRK. KALIBRIERUNG ermittelt
werden.
Folgendes steht zur Auswahl:
n 0: Aus. Keine Kalibrierung.
n 1: Manuelle Kalibrierung, Wert nach erfolgter Kalibrierung zur
ück
auf "0" stellen.
n 2: Automatische Kalibrierung, jeweils am Montag um 02:00 Uhr.
Ist die Kalibrierung aktiv, kann deren Staus unter ZIR09 STATUS ZIRK
KALIBRATION verfolgt werden:
n 0: Inaktiv. - Noch keine Kalibrierung gemacht, oder letzte Kalibrie-
rung veraltet.
n 1...8: Messung 1...8. - Falls Messungen 1...4 ok, Übergang in 9,
sonst Messungen 5...8 machen und dann auswerten.
n 9: Kalibrierung erfolgreich
n 10: Start
n 11: Fehler – Durchfluss trotz ausgeschalteter Pumpe.
n 12: Fehler – Durchflussschwankung bei eingeschalteter Pumpe
zu gross.
Zur Kalibrierung des ZIR07 DURCHFLUSS ZIRKULATION werden maximal
2 Messbl
öcke zu 4 Messungen durchgef
ührt. Weisen die gemessenen
Werte keine Abweichung h
öher als die definierte Toleranz ZIR05 TOLE-
RANZ KALIB. ZIR. auf, war die Kalibration erfolgreich und der Wert wird
unter ZIR07 DURCHFLUSS ZIRKULATION angezeigt.
Die R
ücklaufschichtung dient der Wahrung der Temperaturschichtung
in z.B. Solarspeichern. Mit dem Umschaltventil VSR kann in 2 verschie-
denen H
öhen das R
ücklaufwasser in den Speicher geladen werden.
Mit Parameter SCH04 kann ein Fixwert eingegeben werden, um unab-
hängig vom Speichersensor die R
ücklaufschichtung zu definieren.
n TPR <TU1 + 2 K, dann VSR aktiv, der Rücklauf wird in die untere
Zone geladen.
n TPR> TU1 + SCH01 Diff. RL-Schichtung, dann VSR aus, der Rück-
lauf wird in die obere Zone geladen.
Kann genutzt werden, wenn ZIR00 ZIRKULATIONSMODUS ungleich 0.
Folgende Auswahl ist möglich:
Kalibration
6.6
R
ücklaufschichtung
Rücklaufschichtung
Funktion
6.7
Thermische Desinfektion
Thermische Desinfektion
