Montage und Anschluss
ES 5941Z
2
Montage und Anschluss
2.1
Montage

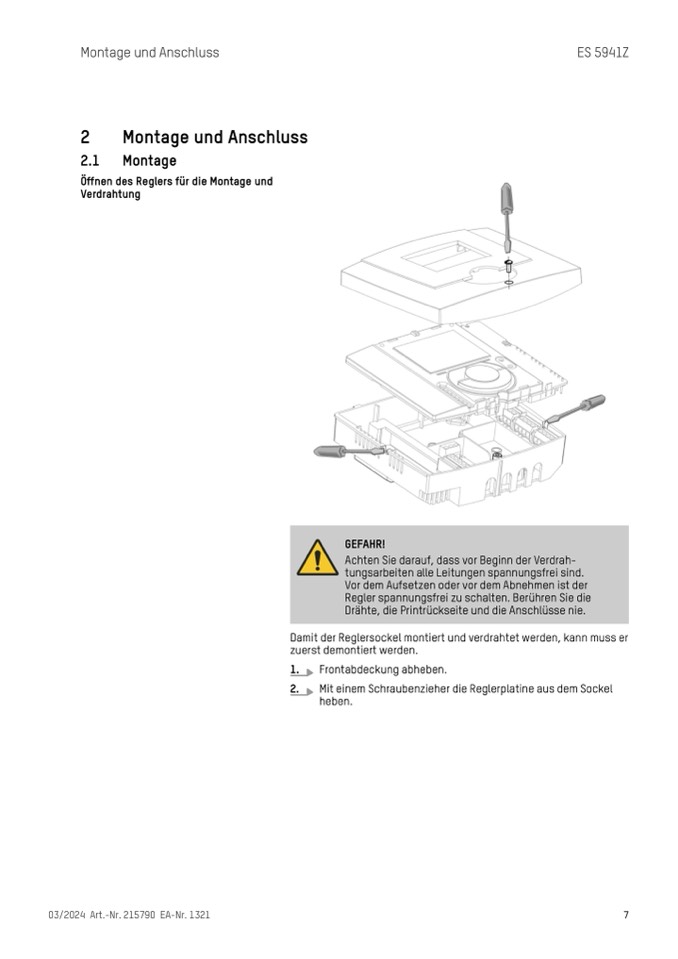

Öffnen des Reglers f
ür die Montage und
Verdrahtung
GEFAHR!
Achten Sie darauf, dass vor Beginn der Verdrah-
tungsarbeiten alle Leitungen spannungsfrei sind.
Vor dem Aufsetzen oder vor dem Abnehmen ist der
Regler spannungsfrei zu schalten. Ber
ühren Sie die
Dr
ähte, die Printr
ückseite und die Anschlüsse nie.
Damit der Reglersockel montiert und verdrahtet werden, kann muss er
zuerst demontiert werden.
1.
2.
Frontabdeckung abheben.
Mit einem Schraubenzieher die Reglerplatine aus dem Sockel
heben.
03/2024 Art.-Nr. 215790 EA-Nr. 1321
7
