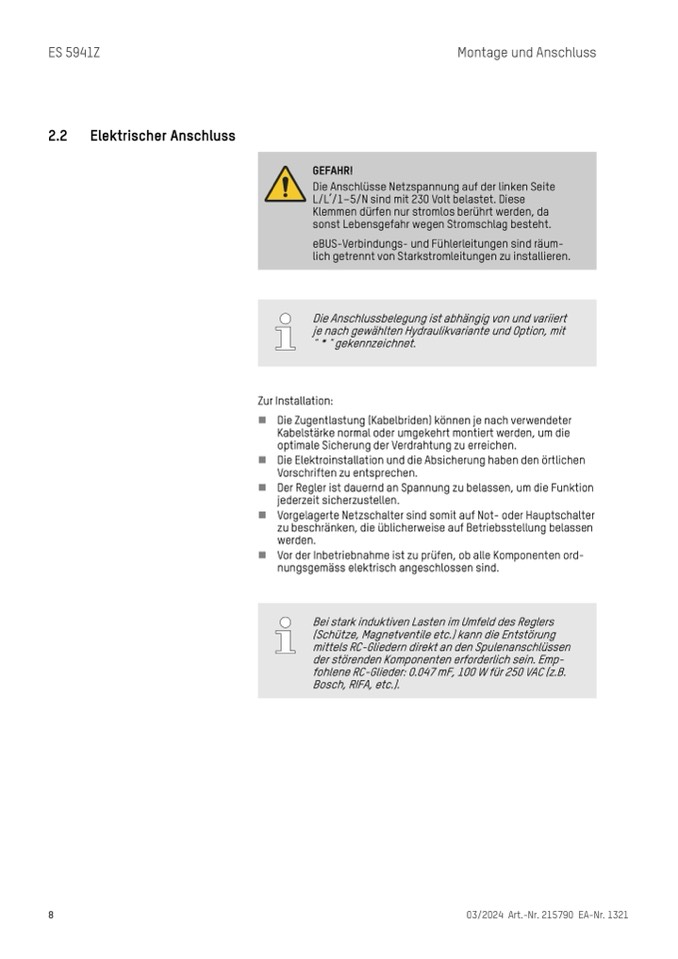

ES 5941Z
Montage und Anschluss
2.2
Elektrischer Anschluss
GEFAHR!
Die Anschl
üsse Netzspannung auf der linken Seite
L/L’/1–5/N sind mit 230 Volt belastet. Diese
Klemmen dürfen nur stromlos ber
ührt werden, da
sonst Lebensgefahr wegen Stromschlag besteht.
eBUS-Verbindungs- und Fühlerleitungen sind r
äum-
lich getrennt von Starkstromleitungen zu installieren.
8
03/2024 Art.-Nr. 215790 EA-Nr. 1321
Zur Installation:
n
n
n
n
n
Die Zugentlastung (Kabelbriden) können je nach verwendeter
Kabelstärke normal oder umgekehrt montiert werden, um die
optimale Sicherung der Verdrahtung zu erreichen.
Die Elektroinstallation und die Absicherung haben den örtlichen
Vorschriften zu entsprechen.
Der Regler ist dauernd an Spannung zu belassen, um die Funktion
jederzeit sicherzustellen.
Vorgelagerte Netzschalter sind somit auf Not- oder Hauptschalter
zu beschränken, die
üblicherweise auf Betriebsstellung belassen
werden.
Vor der Inbetriebnahme ist zu pr
üfen, ob alle Komponenten ord-
nungsgemäss elektrisch angeschlossen sind.
Die Anschlussbelegung ist abhängig von und variiert
je nach gewählten Hydraulikvariante und Option, mit
" * " gekennzeichnet.
Bei stark induktiven Lasten im Umfeld des Reglers
(Sch
ütze, Magnetventile etc.) kann die Entstörung
mittels RC-Gliedern direkt an den Spulenanschl
üssen
der st
örenden Komponenten erforderlich sein. Emp-
fohlene RC-Glieder: 0.047 mF, 100 W für 250 VAC (z.B.
Bosch, RIFA, etc.).
