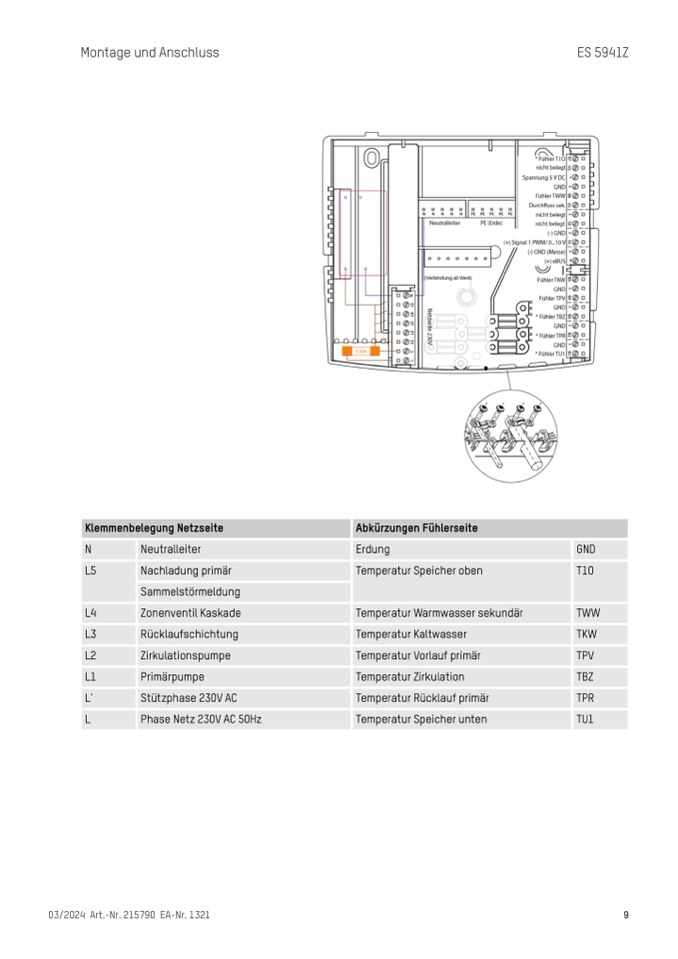

Montage und Anschluss

ES 5941Z

Klemmenbelegung Netzseite

Abkürzungen Fühlerseite

N

Neutralleiter

Erdung

GND

L5

Nachladung prim

är

Temperatur Speicher oben

T1O

Sammelstörmeldung

L4

Zonenventil Kaskade

Temperatur Warmwasser sekund

är

TWW

L3

Rücklaufschichtung

Temperatur Kaltwasser

TKW

L2

Zirkulationspumpe

Temperatur Vorlauf primär

TPV

L1

Prim

ärpumpe

Temperatur Zirkulation

TBZ

L'

St

ützphase 230V AC

Temperatur R

ücklauf primär

TPR

L

Phase Netz 230V AC 50Hz

Temperatur Speicher unten

TU1
