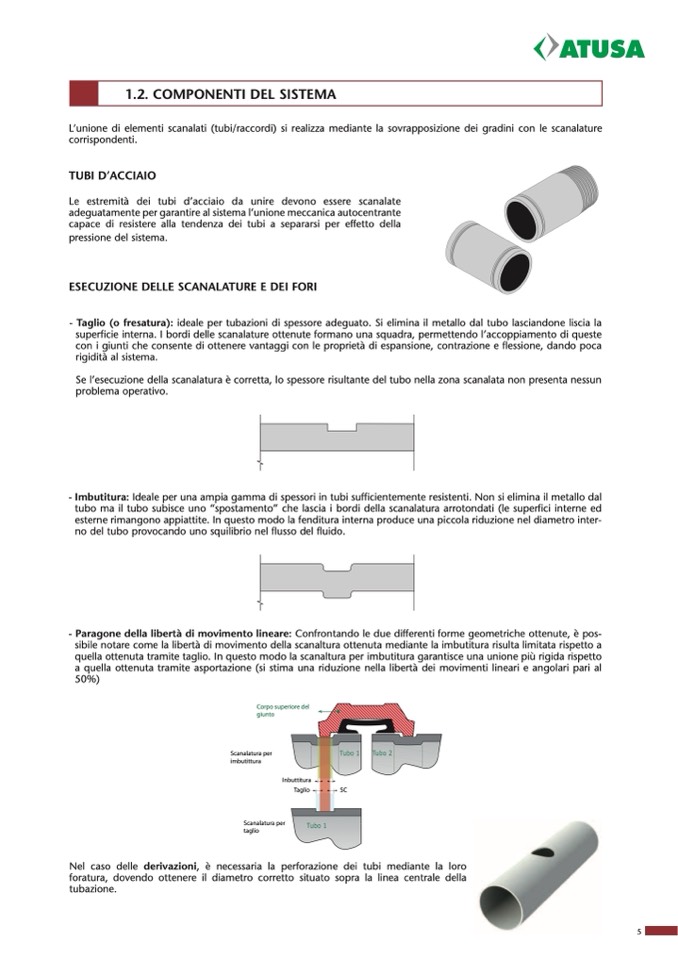

1.2. COMPONENTI DEL SISTEMA

L’unione di elementi scanalati (tubi/raccordi) si realizza mediante la sovrapposizione dei gradini con le scanalature

corrispondenti.

TUBI D’ACCIAIO

Le estremità dei tubi d’acciaio da unire devono essere scanalate

adeguatamente per garantire al sistema l’unione meccanica autocentrante

capace di resistere alla tendenza dei tubi a separarsi per effetto della

pressione del sistema.

ESECUZIONE DELLE SCANALATURE E DEI FORI

- Taglio (o fresatura): ideale per tubazioni di spessore adeguato. Si elimina il metallo dal tubo lasciandone liscia la

superficie interna. I bordi delle scanalature ottenute formano una squadra, permettendo l’accoppiamento di queste

con i giunti che consente di ottenere vantaggi con le proprietà di espansione, contrazione e flessione, dando poca

rigidità al sistema.

Se l’esecuzione della scanalatura è corretta, lo spessore risultante del tubo nella zona scanalata non presenta nessun

problema operativo.

- Imbutitura: Ideale per una ampia gamma di spessori in tubi sufficientemente resistenti. Non si elimina il metallo dal

tubo ma il tubo subisce uno “spostamento” che lascia i bordi della scanalatura arrotondati (le superfici interne ed

esterne rimangono appiattite. In questo modo la fenditura interna produce una piccola riduzione nel diametro inter-

no del tubo provocando uno squilibrio nel flusso del fluido.

- Paragone della libertà di movimento lineare: Confrontando le due differenti forme geometriche ottenute, è pos-

sibile notare come la libertà di movimento della scanaltura ottenuta mediante la imbutitura risulta limitata rispetto a

quella ottenuta tramite taglio. In questo modo la scanaltura per imbutitura garantisce una unione più rigida rispetto

a quella ottenuta tramite asportazione (si stima una riduzione nella libertà dei movimenti lineari e angolari pari al

50%)

Corpo superiore del

giunto

Scanalatura per

imbutittura

Inbuttitura

Taglio

SC

Scanalatura per

taglio

Nel caso delle derivazioni, è necessaria la perforazione dei tubi mediante la loro

foratura, dovendo ottenere il diametro corretto situato sopra la linea centrale della

tubazione.
