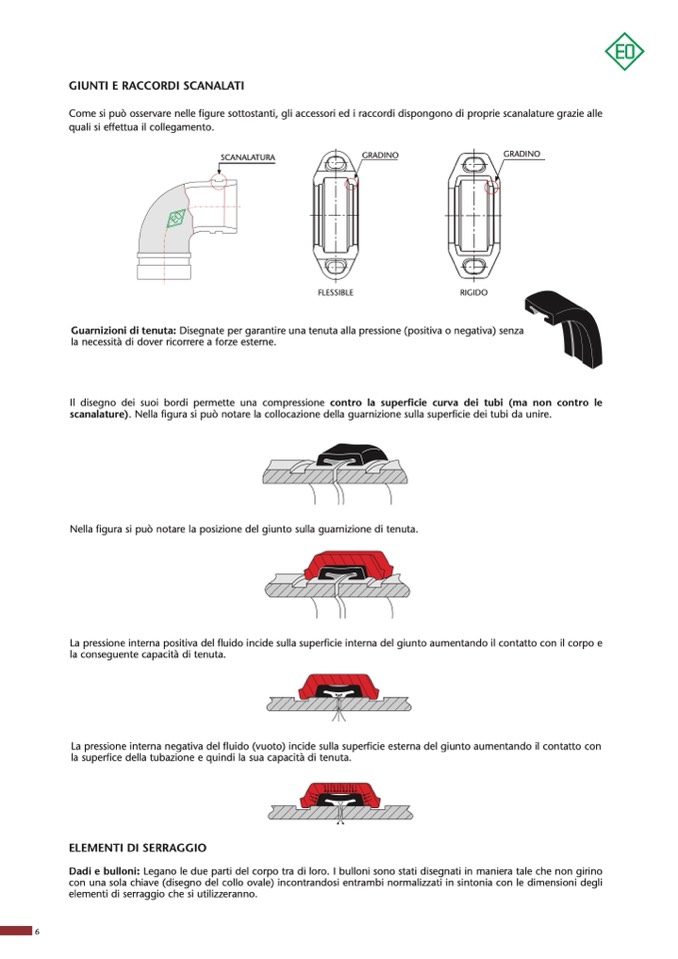

GIUNTI E RACCORDI SCANALATI
Come si può osservare nelle figure sottostanti, gli accessori ed i raccordi dispongono di proprie scanalature grazie alle
quali si effettua il collegamento.
SCANALATURA
GRADINO
GRADINO
RIGIDO
FLESSIBLE
Guarnizioni di tenuta: Disegnate per garantire una tenuta alla pressione (positiva o negativa) senza
la necessità di dover ricorrere a forze esterne.
Il disegno dei suoi bordi permette una compressione contro la superficie curva dei tubi (ma non contro le
scanalature). Nella figura si può notare la collocazione della guarnizione sulla superficie dei tubi da unire.
Nella figura si può notare la posizione del giunto sulla guarnizione di tenuta.
La pressione interna positiva del fluido incide sulla superficie interna del giunto aumentando il contatto con il corpo e
la conseguente capacità di tenuta.
La pressione interna negativa del fluido (vuoto) incide sulla superficie esterna del giunto aumentando il contatto con
la superfice della tubazione e quindi la sua capacità di tenuta.
ELEMENTI DI SERRAGGIO
Dadi e bulloni: Legano le due parti del corpo tra di loro. I bulloni sono stati disegnati in maniera tale che non girino
con una sola chiave (disegno del collo ovale) incontrandosi entrambi normalizzati in sintonia con le dimensioni degli
elementi di serraggio che si utilizzeranno.
