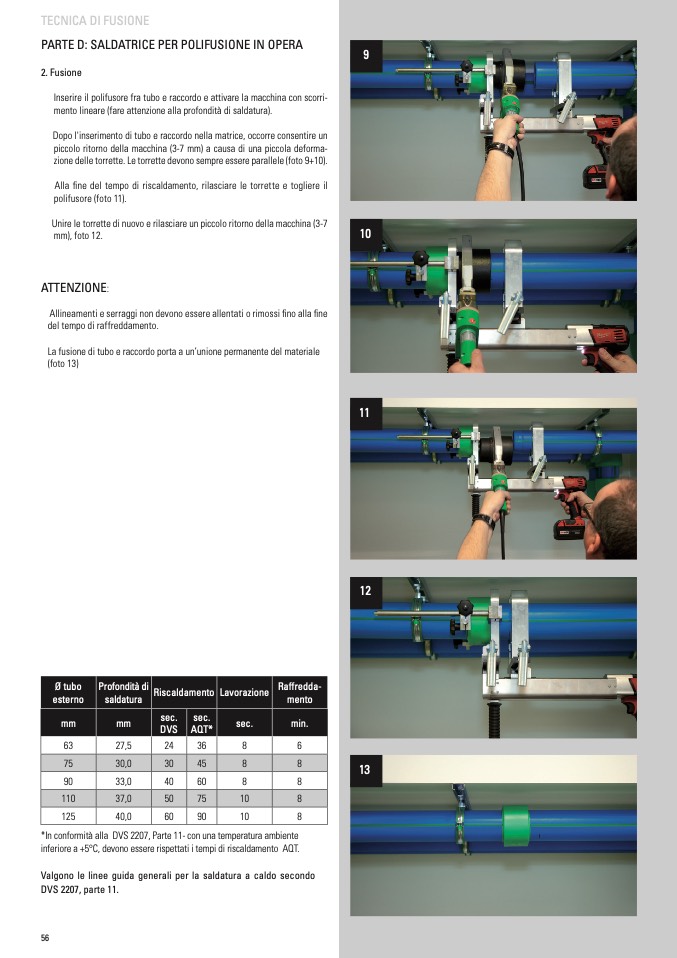

TECNICA DI FUSIONE
PARTE D: SALDATRICE PER POLIFUSIONE IN OPERA
2. Fusione
Inserire il polifusore fra tubo e raccordo e attivare la macchina con scorri-
mento lineare (fare attenzione alla profondità di saldatura).
Dopo l'inserimento di tubo e raccordo nella matrice, occorre consentire un
piccolo ritorno della macchina (3-7 mm) a causa di una piccola deforma-
zione delle torrette. Le torrette devono sempre essere parallele (foto 9+10).
Alla fine del tempo di riscaldamento, rilasciare le torrette e togliere il
polifusore (foto 11).
Unire le torrette di nuovo e rilasciare un piccolo ritorno della macchina (3-7
mm), foto 12.
ATTENZIONE:
Allineamenti e serraggi non devono essere allentati o rimossi fino alla fine
del tempo di raffreddamento.
La fusione di tubo e raccordo porta a un’unione permanente del materiale
(foto 13)
Ø tubo
esterno
Profondità di
saldatura
Riscaldamento Lavorazione
Raffredda-
mento
mm
mm
sec.
DVS
sec.
AQT*
sec. min.
63
27,5
24 36 8 6
75
30,0
30 45 8 8
90
33,0
40
60 8 8
110
37,0
50
75 10 8
125
40,0
60
90 10 8
*In conformità alla DVS 2207, Parte 11- con una temperatura ambiente
inferiore a +5°C, devono essere rispettati i tempi di riscaldamento AQT.
Valgono le linee guida generali per la saldatura a caldo secondo
DVS 2207, parte 11.
56
9
10
11
12
13
