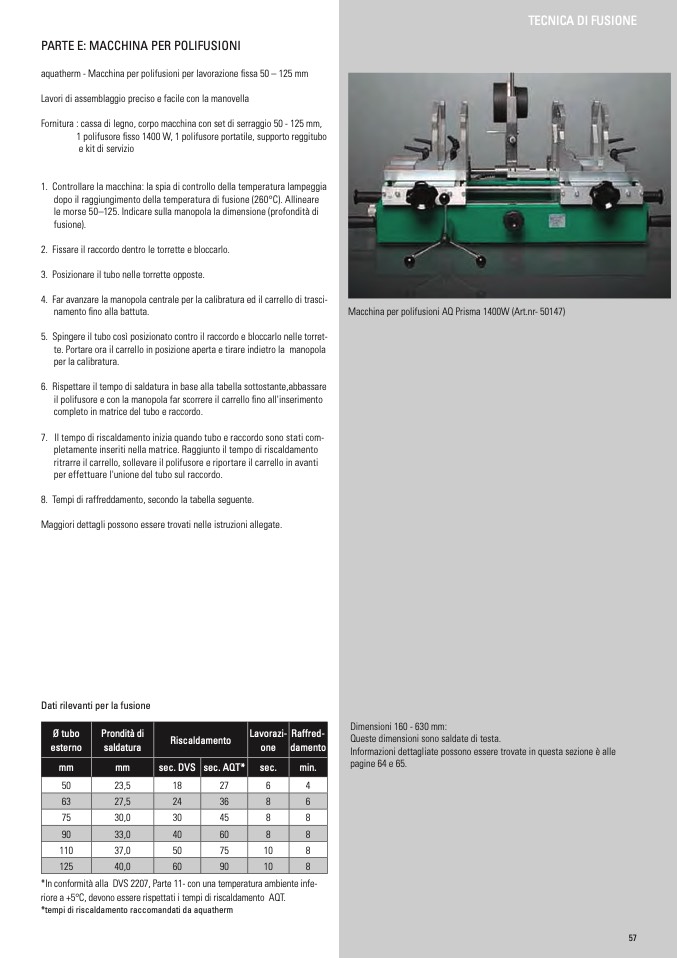

PARTE E: MACCHINA PER POLIFUSIONI
aquatherm - Macchina per polifusioni per lavorazione fissa 50 – 125 mm
Lavori di assemblaggio preciso e facile con la manovella
Fornitura : cassa di legno, corpo macchina con set di serraggio 50 - 125 mm,
1 polifusore fisso 1400 W, 1 polifusore portatile, supporto reggitubo
e kit di servizio
1. Controllare la macchina: la spia di controllo della temperatura lampeggia
dopo il raggiungimento della temperatura di fusione (260°C). Allineare
le morse 50–125. Indicare sulla manopola la dimensione (profondità di
fusione).
2. Fissare il raccordo dentro le torrette e bloccarlo.
3. Posizionare il tubo nelle torrette opposte.
4. Far avanzare la manopola centrale per la calibratura ed il carrello di trasci-
namento fino alla battuta.
5. Spingere il tubo così posizionato contro il raccordo e bloccarlo nelle torret-
te. Portare ora il carrello in posizione aperta e tirare indietro la manopola
per la calibratura.
6. Rispettare il tempo di saldatura in base alla tabella sottostante,abbassare
il polifusore e con la manopola far scorrere il carrello fino all'inserimento
completo in matrice del tubo e raccordo.
7. Il tempo di riscaldamento inizia quando tubo e raccordo sono stati com-
pletamente inseriti nella matrice. Raggiunto il tempo di riscaldamento
ritrarre il carrello, sollevare il polifusore e riportare il carrello in avanti
per effettuare l'unione del tubo sul raccordo.
8. Tempi di raffreddamento, secondo la tabella seguente.
Maggiori dettagli possono essere trovati nelle istruzioni allegate.
Dati rilevanti per la fusione
Ø tubo
esterno
Prondità di
saldatura
Riscaldamento
Lavorazi-
one
Raffred-
damento
mm
mm
sec. DVS
sec. AQT*
sec.
min.
50
23,5
18
27
6
4
63
27,5
24
36
8
6
75
30,0 30
45
8 8
90
33,0
40
60
8
8
110
37,0
50
75
10
8
125
40,0 60
90
10 8
*In conformità alla DVS 2207, Parte 11- con una temperatura ambiente infe-
riore a +5°C, devono essere rispettati i tempi di riscaldamento AQT.
*tempi di riscaldamento raccomandati da aquatherm
Macchina per polifusioni AQ Prisma 1400W (Art.nr- 50147)
Dimensioni 160 - 630 mm:
Queste dimensioni sono saldate di testa.
Informazioni dettagliate possono essere trovate in questa sezione è alle
pagine 64 e 65.
