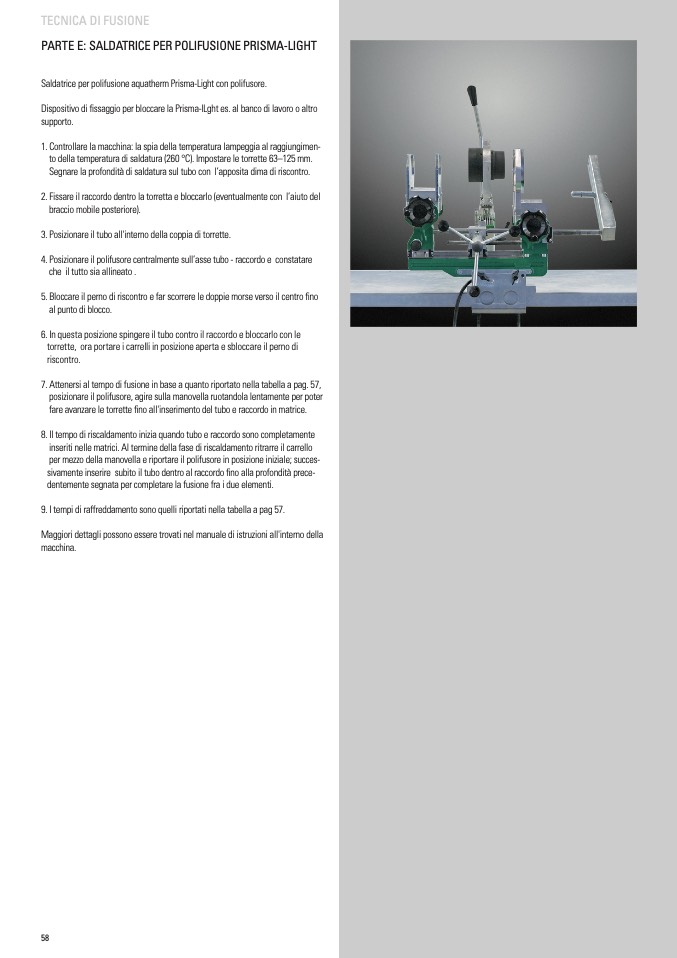

TECNICA DI FUSIONE

PARTE E: SALDATRICE PER POLIFUSIONE PRISMA-LIGHT

Saldatrice per polifusione aquatherm Prisma-Light con polifusore.

Dispositivo di fissaggio per bloccare la Prisma-lLght es. al banco di lavoro o altro

supporto.

1. Controllare la macchina: la spia della temperatura lampeggia al raggiungimen-

to della temperatura di saldatura (260 °C). Impostare le torrette 63–125 mm.

Segnare la profondità di saldatura sul tubo con l’apposita dima di riscontro.

2. Fissare il raccordo dentro la torretta e bloccarlo (eventualmente con l’aiuto del

braccio mobile posteriore).

3. Posizionare il tubo all'interno della coppia di torrette.

4. Posizionare il polifusore centralmente sull’asse tubo - raccordo e constatare

che il tutto sia allineato .

5. Bloccare il perno di riscontro e far scorrere le doppie morse verso il centro fino

al punto di blocco.

6. In questa posizione spingere il tubo contro il raccordo e bloccarlo con le

torrette, ora portare i carrelli in posizione aperta e sbloccare il perno di

riscontro.

7. Attenersi al tempo di fusione in base a quanto riportato nella tabella a pag. 57,

posizionare il polifusore, agire sulla manovella ruotandola lentamente per poter

fare avanzare le torrette fino all'inserimento del tubo e raccordo in matrice.

8. Il tempo di riscaldamento inizia quando tubo e raccordo sono completamente

inseriti nelle matrici. Al termine della fase di riscaldamento ritrarre il carrello

per mezzo della manovella e riportare il polifusore in posizione iniziale; succes-

sivamente inserire subito il tubo dentro al raccordo fino alla profondità prece-

dentemente segnata per completare la fusione fra i due elementi.

9. I tempi di raffreddamento sono quelli riportati nella tabella a pag 57.

Maggiori dettagli possono essere trovati nel manuale di istruzioni all'interno della

macchina.
