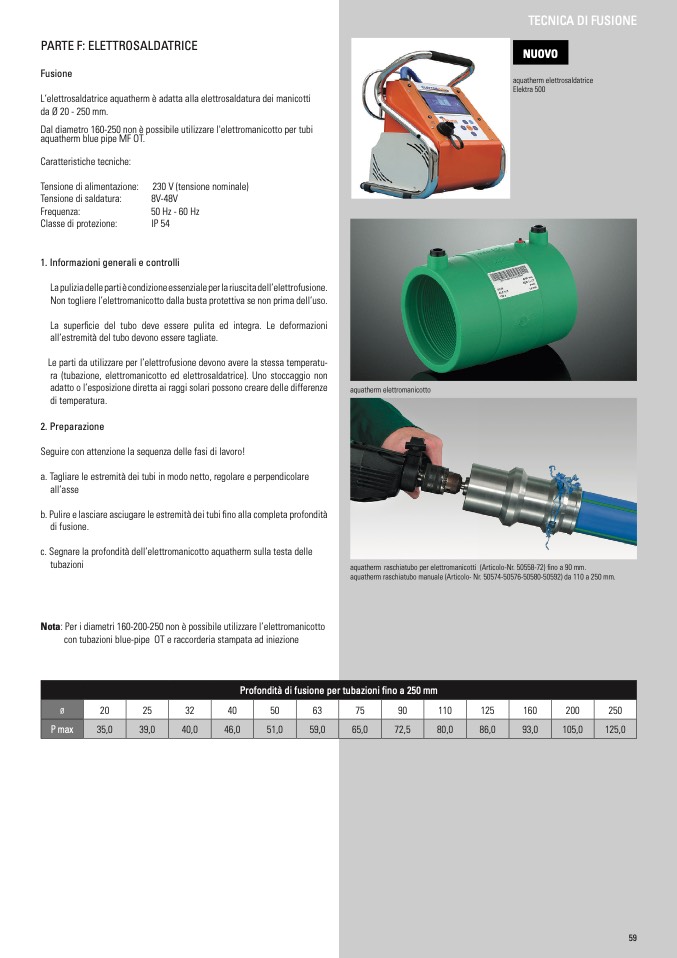

PARTE F: ELETTROSALDATRICE
Fusione
L‘elettrosaldatrice aquatherm è adatta alla elettrosaldatura dei manicotti
da Ø 20 - 250 mm.
Dal diametro 160-250 non è possibile utilizzare l'elettromanicotto per tubi
aquatherm blue pipe MF OT.
Caratteristiche tecniche:
Tensione di alimentazione:
Tensione di saldatura:
Frequenza:
Classe di protezione:
230 V (tensione nominale)
8V-48V
50 Hz - 60 Hz
IP 54
1. Informazioni generali e controlli
La pulizia delle parti è condizione essenziale per la riuscita dell’elettrofusione.
Non togliere l’elettromanicotto dalla busta protettiva se non prima dell’uso.
La superficie del tubo deve essere pulita ed integra. Le deformazioni
all‘estremità del tubo devono essere tagliate.
Le parti da utilizzare per l’elettrofusione devono avere la stessa temperatu-
ra (tubazione, elettromanicotto ed elettrosaldatrice). Uno stoccaggio non
adatto o l’esposizione diretta ai raggi solari possono creare delle differenze
di temperatura.
2. Preparazione
Seguire con attenzione la sequenza delle fasi di lavoro!
a. Tagliare le estremità dei tubi in modo netto, regolare e perpendicolare
all’asse
b. Pulire e lasciare asciugare le estremità dei tubi fino alla completa profondità
di fusione.
c. Segnare la profondità dell’elettromanicotto aquatherm sulla testa delle
tubazioni
Nota: Per i diametri 160-200-250 non è possibile utilizzare l’elettromanicotto
con tubazioni blue-pipe OT e raccorderia stampata ad iniezione
TECNICA DI FUSIONE
NUOVO
aquatherm elettrosaldatrice
Elektra 500
aquatherm elettromanicotto
aquatherm raschiatubo per elettromanicotti (Articolo-Nr. 50558-72) fino a 90 mm.
aquatherm raschiatubo manuale (Articolo- Nr. 50574-50576-50580-50592) da 110 a 250 mm.
Profondità di fusione per tubazioni fino a 250 mm
ø
20
25
32
40
50
63
75
90
110
125
160
200
250
P max
35,0
39,0
40,0
46,0
51,0
59,0
65,0
72,5
80,0
86,0
93,0
105,0
125,0
59
