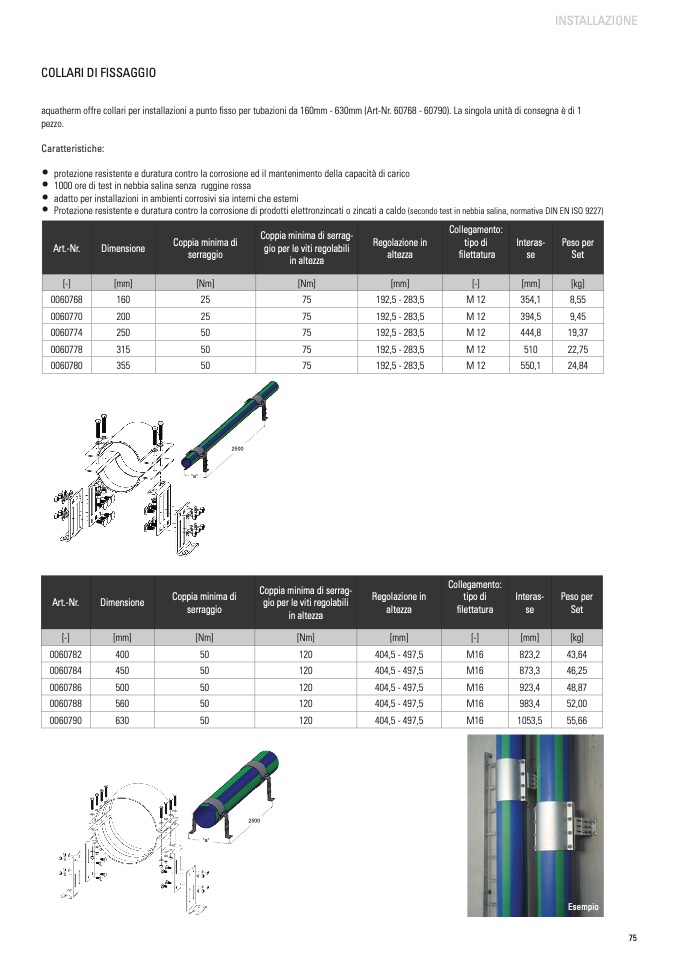

COLLARI DI FISSAGGIO
aquatherm offre collari per installazioni a punto fisso per tubazioni da 160mm - 630mm (Art-Nr. 60768 - 60790). La singola unità di consegna è di 1
pezzo.
Caratteristiche:
• protezione resistente e duratura contro la corrosione ed il mantenimento della capacità di carico
• 1000 ore di test in nebbia salina senza ruggine rossa
• adatto per installazioni in ambienti corrosivi sia interni che esterni
• Protezione resistente e duratura contro la corrosione di prodotti elettronzincati o zincati a caldo
(secondo test in nebbia salina, normativa DIN EN ISO 9227)
