INSTALLAZIONE

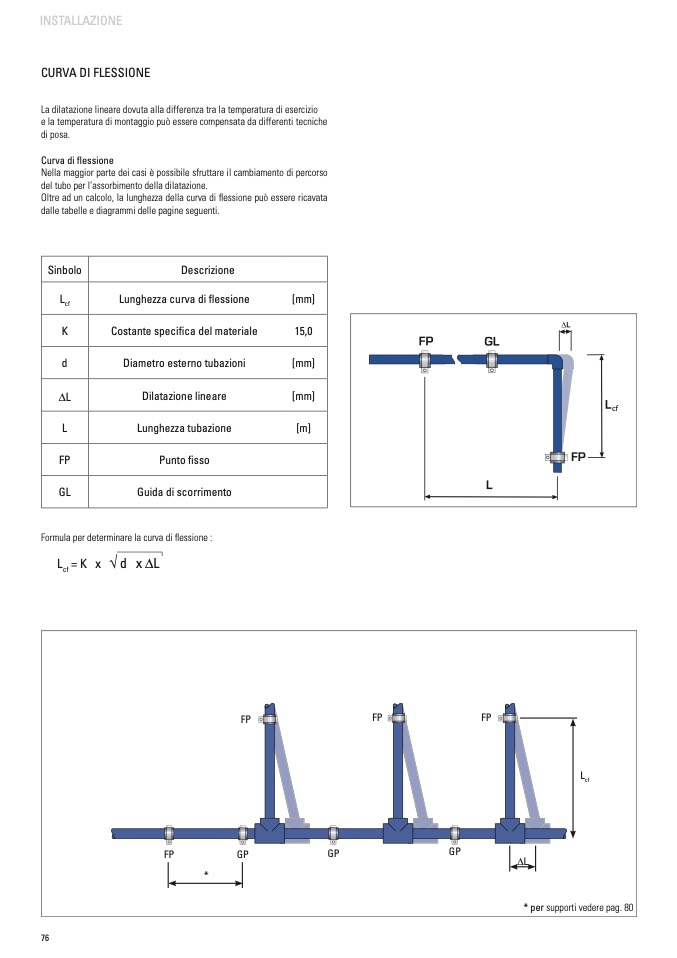

CURVA DI FLESSIONE

La dilatazione lineare dovuta alla differenza tra la temperatura di esercizio

e la temperatura di montaggio può essere compensata da differenti tecniche

di posa.

Curva di flessione

Nella maggior parte dei casi è possibile sfruttare il cambiamento di percorso

del tubo per l’assorbimento della dilatazione.

Oltre ad un calcolo, la lunghezza della curva di flessione può essere ricavata

dalle tabelle e diagrammi delle pagine seguenti.

Sinbolo

L

cf

K

d

DL

L

FP

GL

Descrizione

Lunghezza curva di flessione

[mm]

Costante specifica del materiale

15,0

Diametro esterno tubazioni

[mm]

Formula per determinare la curva di flessione :

76

L

cf

= K x √ d x DL

Dilatazione lineare

Lunghezza tubazione

Punto fisso

Guida di scorrimento

[mm]

[m]

cf

FP

FP

FP

FP

GP

GP

*

GP

L

cf

DL

* per supporti vedere pag. 80
