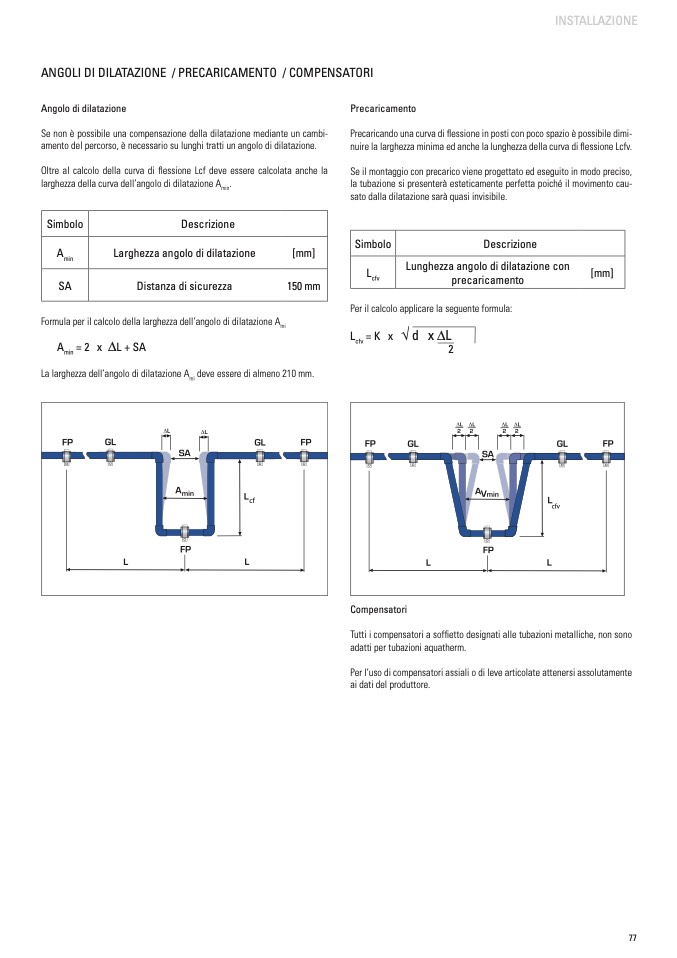

ANGOLI DI DILATAZIONE / PRECARICAMENTO / COMPENSATORI
Angolo di dilatazione
Se non è possibile una compensazione della dilatazione mediante un cambi-
amento del percorso, è necessario su lunghi tratti un angolo di dilatazione.
Oltre al calcolo della curva di flessione Lcf deve essere calcolata anche la
larghezza della curva dell’angolo di dilatazione A
min
.
Precaricamento
Precaricando una curva di flessione in posti con poco spazio è possibile dimi-
nuire la larghezza minima ed anche la lunghezza della curva di flessione Lcfv.
Se il montaggio con precarico viene progettato ed eseguito in modo preciso,
la tubazione si presenterà esteticamente perfetta poiché il movimento cau-
sato dalla dilatazione sarà quasi invisibile.
Simbolo
A
min
SA
Descrizione
Larghezza angolo di dilatazione
Distanza di sicurezza
[mm]
150 mm
Simbolo
L
cfv
Descrizione
Lunghezza angolo di dilatazione con
[mm]
precaricamento
Formula per il calcolo della larghezza dell’angolo di dilatazione A
mi
Per il calcolo applicare la seguente formula:
L
cfv
= K x
√ d x DL
2
A
min
= 2 x DL + SA
La larghezza dell’angolo di dilatazione A
mi
deve essere di almeno 210 mm.
cf
cfv
Compensatori
Tutti i compensatori a soffietto designati alle tubazioni metalliche, non sono
adatti per tubazioni aquatherm.
Per l’uso di compensatori assiali o di leve articolate attenersi assolutamente
ai dati del produttore.
