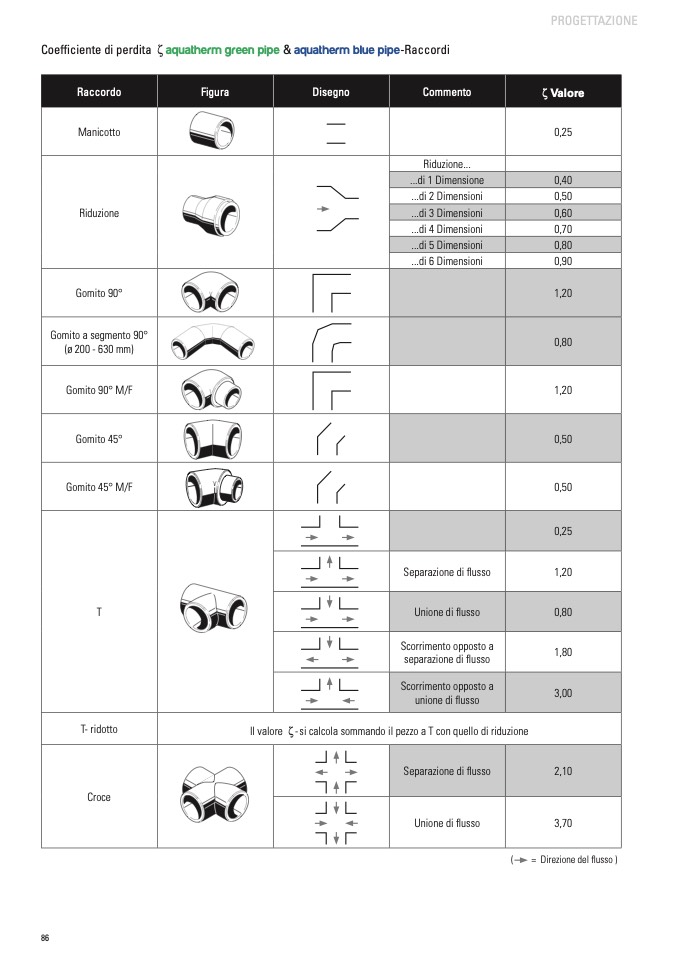

Coefficiente di perdita z aquatherm green pipe & aquatherm blue pipe-Raccordi

PROGETTAZIONE

Raccordo

Figura

11010

Disegno

Commento

z Valore

Manicotto 0,25

Riduzione

11134

12106

Riduzione...

...di 1 Dimensione

0,40

...di 2 Dimensioni 0,50

...di 3 Dimensioni

0,60

...di 4 Dimensioni 0,70

...di 5 Dimensioni

0,80

...di 6 Dimensioni

0,90

����������

Gomito 90° 1,20

Gomito a segmento 90°

(ø 200 - 630 mm)

12308

0,80

Gomito 90° M/F

12506

1,20

Gomito 45°

12708

0,50

Gomito 45° M/F

0,50

T

13108

0,25

Separazione di flusso 1,20

Unione di flusso

0,80

Scorrimento opposto a

separazione di flusso

1,80

Scorrimento opposto a

unione di flusso

3,00

T- ridotto Il valore z - si calcola sommando il pezzo a T con quello di riduzione

Croce

13708

Separazione di flusso

2,10

Unione di flusso

3,70

(

= Direzione del flusso )

86
