PROGETTAZIONE

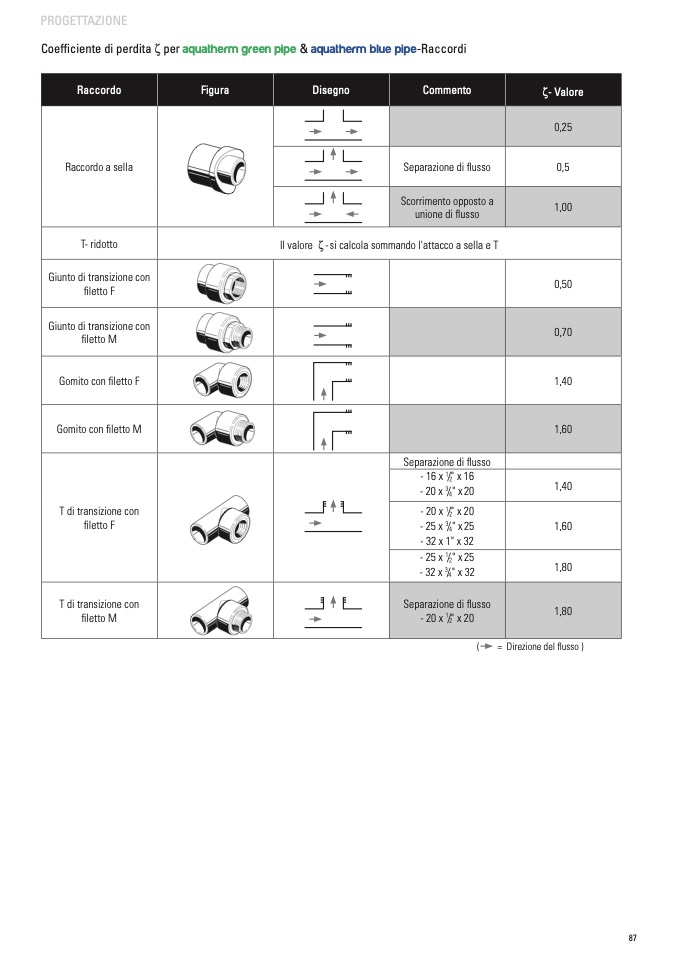

Coefficiente di perdita z per aquatherm green pipe & aquatherm blue pipe-Raccordi

Raccordo

Figura

Disegno

Commento

z- Valore

0,25

Raccordo a sella

Separazione di flusso

0,5

Scorrimento opposto a

unione di flusso

1,00

T- ridotto

Giunto di transizione con

filetto F

21108

Il valore z - si calcola sommando l'attacco a sella e T

21308

0,50

Giunto di transizione con

filetto M

23008

0,70

Gomito con filetto F

23508

1,40

Gomito con filetto M

1,60

Separazione di flusso

- 16 x

1

/

2

" x 16

- 20 x

3

/

4

" x20

25006

25506

1,40

T di transizione con

filetto F

- 20 x

1

/

2

" x 20

- 25 x

3

/

4

" x25

- 32 x 1" x 32

- 25 x

1

/

2

" x25

- 32 x

3

/

4

" x 32

1,60

1,80

T di transizione con

filetto M

Separazione di flusso

- 20 x

1

/

2

" x 20

1,80

(

= Direzione del flusso )

87
