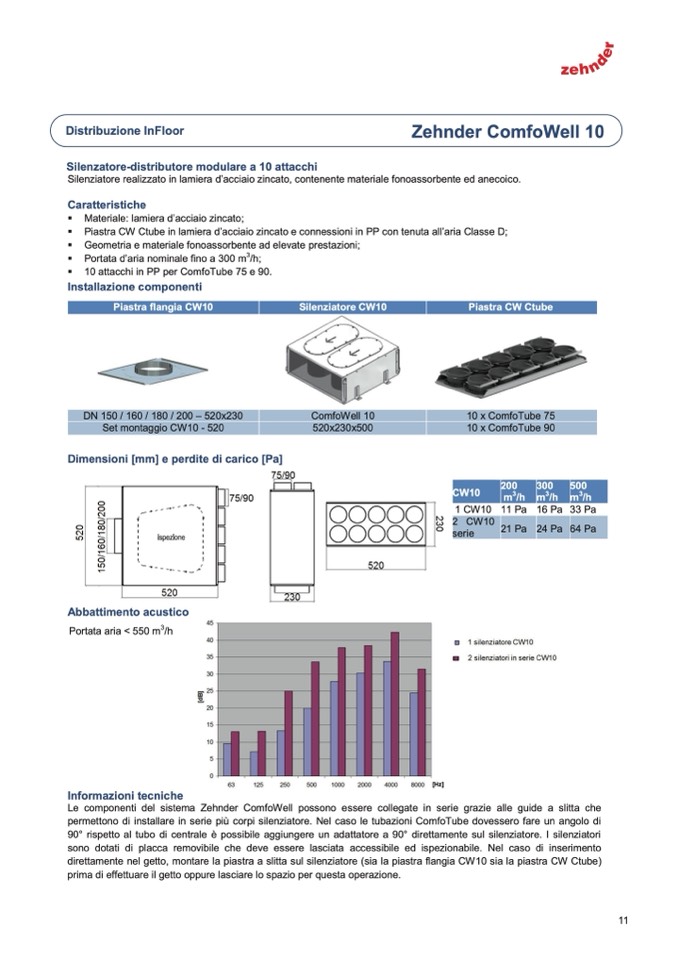

Distribuzione InFloor

Silenzatore-distributore modulare a 10 attacchi

Zehnder

Silenziatore realizzato in lamiera d’acciaio zincato, contenente materiale fonoassorbente ed anecoico.

Caratteristiche

 Materiale: lamiera d’acciaio zincato;

 Piastra CW Ctube in lamiera d’acciaio zincato e connessioni in PP con tenuta all’aria Classe D;

 Geometria e materiale fonoassorbente ad elevate prestazioni;

 Portata d’aria nominale fino a 300 m3/h;

 10 attacchi in PP per ComfoTube 75 e 90.

Installazione componenti

Dimensioni [mm] e perdite di carico [Pa]

Abbattimento acustico

Portata aria < 550 m

3

/h

Informazioni tecniche

Le componenti del sistema Zehnder ComfoWell possono essere collegate in serie grazie alle guide a slitta che

permettono di installare in serie più corpi silenziatore. Nel caso le tubazioni ComfoTube dovessero fare un angolo di

90° rispetto al tubo di centrale è possibile aggiungere un adattatore a 90° direttamente sul silenziatore. I silenziatori

sono dotati di placca removibile che deve essere lasciata accessibile ed ispezionabile. Nel caso di inserimento

direttamente nel getto, montare la piastra a slitta sul silenziatore (sia la piastra flangia CW10 sia la piastra CW Ctube)

prima di effettuare il getto oppure lasciare lo spazio per questa operazione.

ComfoWell 10

Piastra flangia CW10

Silenziatore CW10

Piastra CW Ctube

DN 150 / 160 / 180 / 200 – 520x230

ComfoWell 10

10 x ComfoTube 75

Set montaggio CW10 - 520

520x230x500

10 x ComfoTube 90

CW10

200

m

3

/h

300

m

3

/h

500

m

3

/h

1 CW10

11 Pa

16 Pa

33 Pa

2 CW10

serie

21 Pa

24 Pa

64 Pa

11
