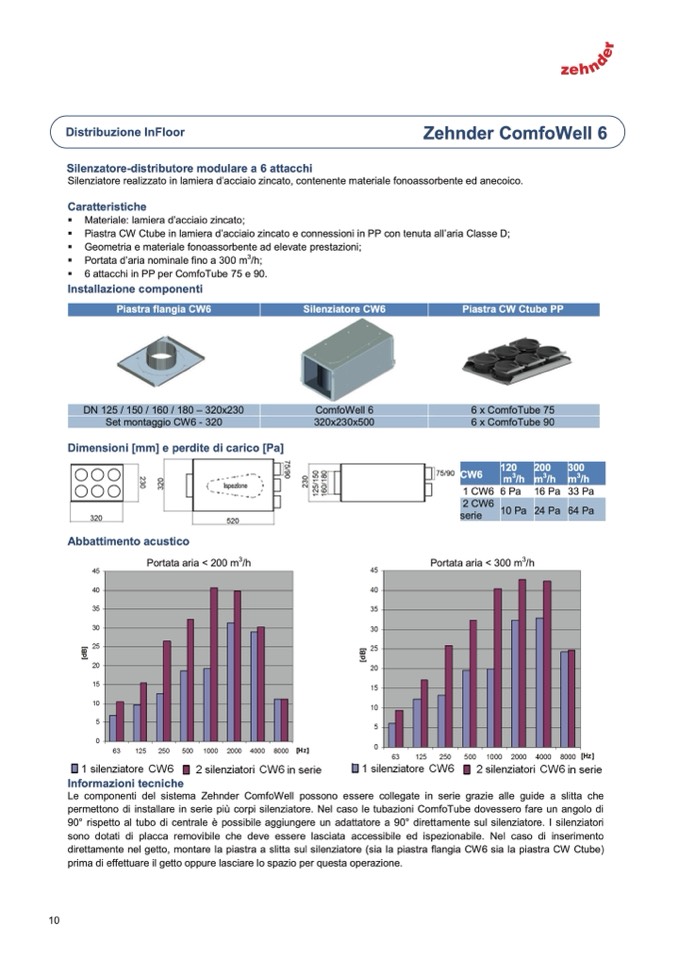

Distribuzione InFloor

Silenzatore-distributore modulare a 6 attacchi

Zehnder

Silenziatore realizzato in lamiera d’acciaio zincato, contenente materiale fonoassorbente ed anecoico.

Caratteristiche

 Materiale: lamiera d’acciaio zincato;

 Piastra CW Ctube in lamiera d’acciaio zincato e connessioni in PP con tenuta all’aria Classe D;

 Geometria e materiale fonoassorbente ad elevate prestazioni;

 Portata d’aria nominale fino a 300 m3/h;

 6 attacchi in PP per ComfoTube 75 e 90.

Installazione componenti

Piastra flangia CW6

Silenziatore CW6

Piastra CW Ctube PP

DN 125 / 150 / 160 / 180 – 320x230

ComfoWell 6

6 x ComfoTube 75

Set montaggio CW6 - 320

320x230x500

6 x ComfoTube 90

Dimensioni [mm] e perdite di carico [Pa]

Abbattimento acustico

Portata aria < 200 m

3

/h

Portata aria < 300 m

3

/h

CW6

120

m

3

/h

200

m

3

/h

300

m

3

/h

1 CW6

6 Pa

16 Pa

33 Pa

2 CW6

serie

10 Pa

24 Pa

64 Pa

10

Informazioni tecniche

Le componenti del sistema Zehnder ComfoWell possono essere collegate in serie grazie alle guide a slitta che

permettono di installare in serie più corpi silenziatore. Nel caso le tubazioni ComfoTube dovessero fare un angolo di

90° rispetto al tubo di centrale è possibile aggiungere un adattatore a 90° direttamente sul silenziatore. I silenziatori

sono dotati di placca removibile che deve essere lasciata accessibile ed ispezionabile. Nel caso di inserimento

direttamente nel getto, montare la piastra a slitta sul silenziatore (sia la piastra flangia CW6 sia la piastra CW Ctube)

prima di effettuare il getto oppure lasciare lo spazio per questa operazione.

ComfoWell 6
