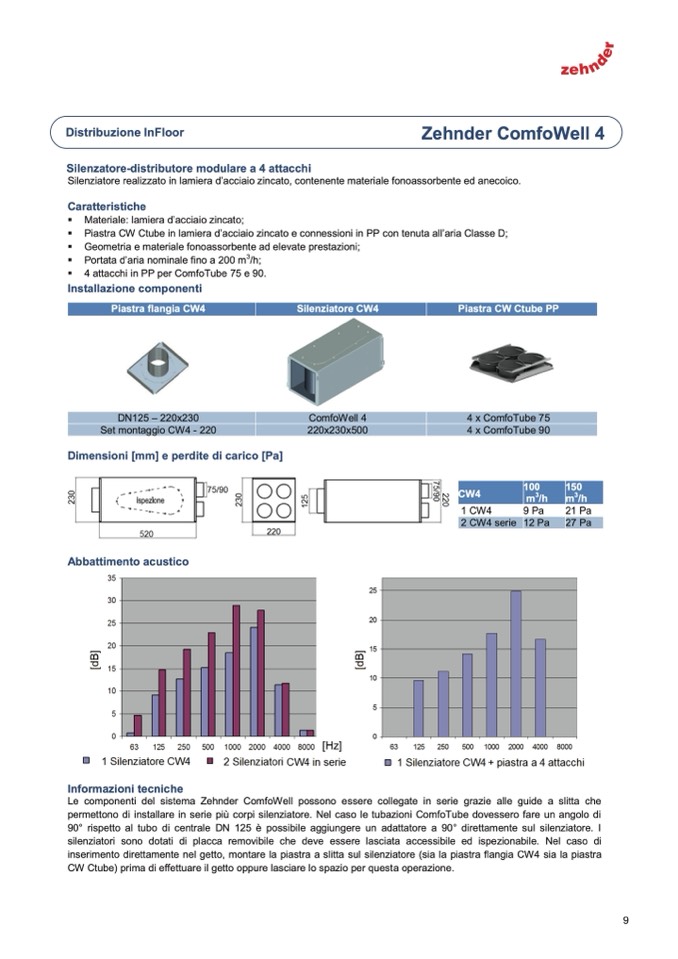

Distribuzione InFloor

Silenzatore-distributore modulare a 4 attacchi

Zehnde

Silenziatore realizzato in lamiera d’acciaio zincato, contenente materiale fonoassorbente ed anecoico.

Caratteristiche

 Materiale: lamiera d’acciaio zincato;

 Piastra CW Ctube in lamiera d’acciaio zincato e connessioni in PP con tenuta all’aria Classe D;

 Geometria e materiale fonoassorbente ad elevate prestazioni;

 Portata d’aria nominale fino a 200 m3/h;

 4 attacchi in PP per ComfoTube 75 e 90.

Installazione componenti

Dimensioni [mm] e perdite di carico [Pa]

Abbattimento acustico

Informazioni tecniche

Le componenti del sistema Zehnder ComfoWell possono essere collegate in serie grazie alle guide a slitta che

permettono di installare in serie più corpi silenziatore. Nel caso le tubazioni ComfoTube dovessero fare un angolo di

90° rispetto al tubo di centrale DN 125 è possibile aggiungere un adattatore a 90° direttamente sul silenziatore. I

silenziatori sono dotati di placca removibile che deve essere lasciata accessibile ed ispezionabile. Nel caso di

inserimento direttamente nel getto, montare la piastra a slitta sul silenziatore (sia la piastra flangia CW4 sia la piastra

CW Ctube) prima di effettuare il getto oppure lasciare lo spazio per questa operazione.

r ComfoWell 4

Piastra flangia CW4

Silenziatore CW4

Piastra CW Ctube PP

DN125 – 220x230

ComfoWell 4

4 x ComfoTube 75

Set montaggio CW4 - 220

220x230x500

4 x ComfoTube 90

00

1

3

m /h

50

1

3

m /h

CW4

1 CW4

2 CW4 serie

9 Pa

12 Pa

21 Pa

27 Pa

9
